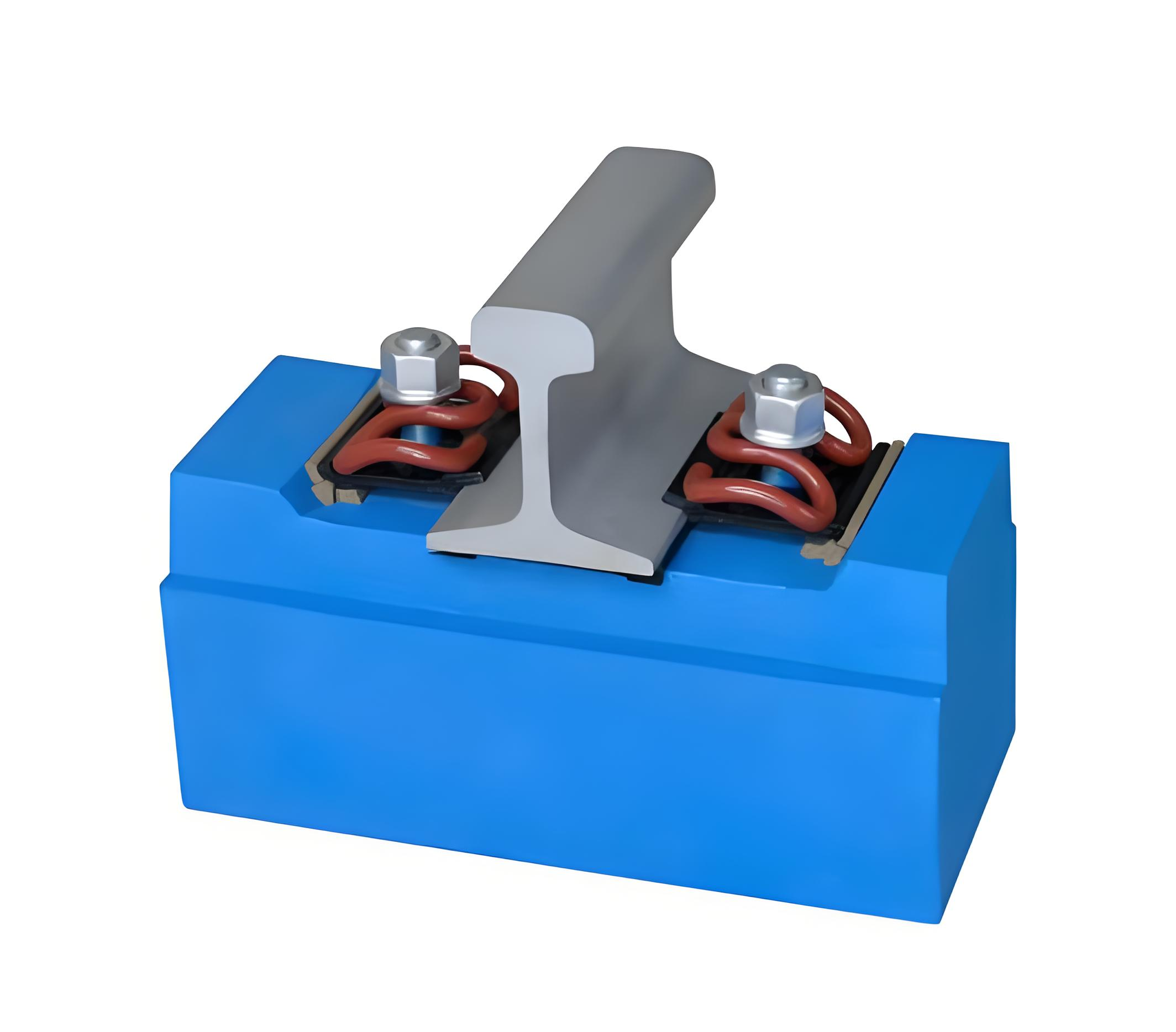

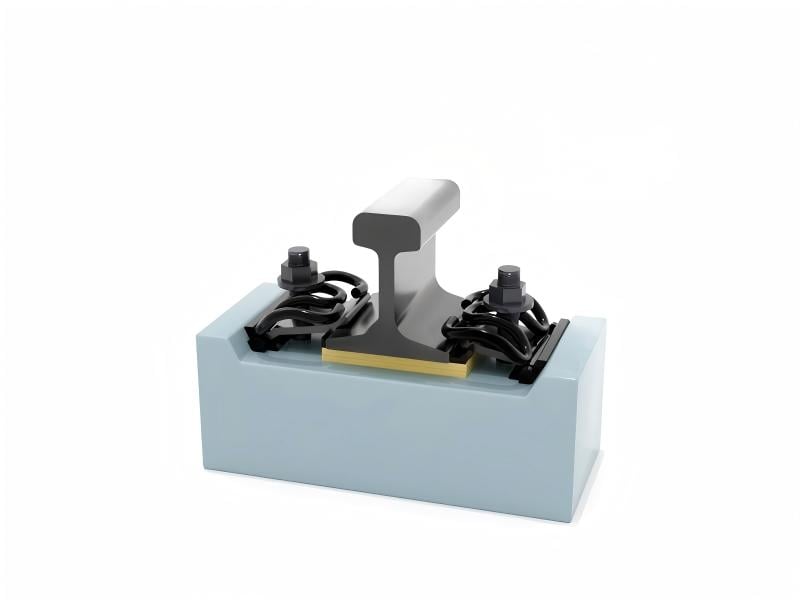

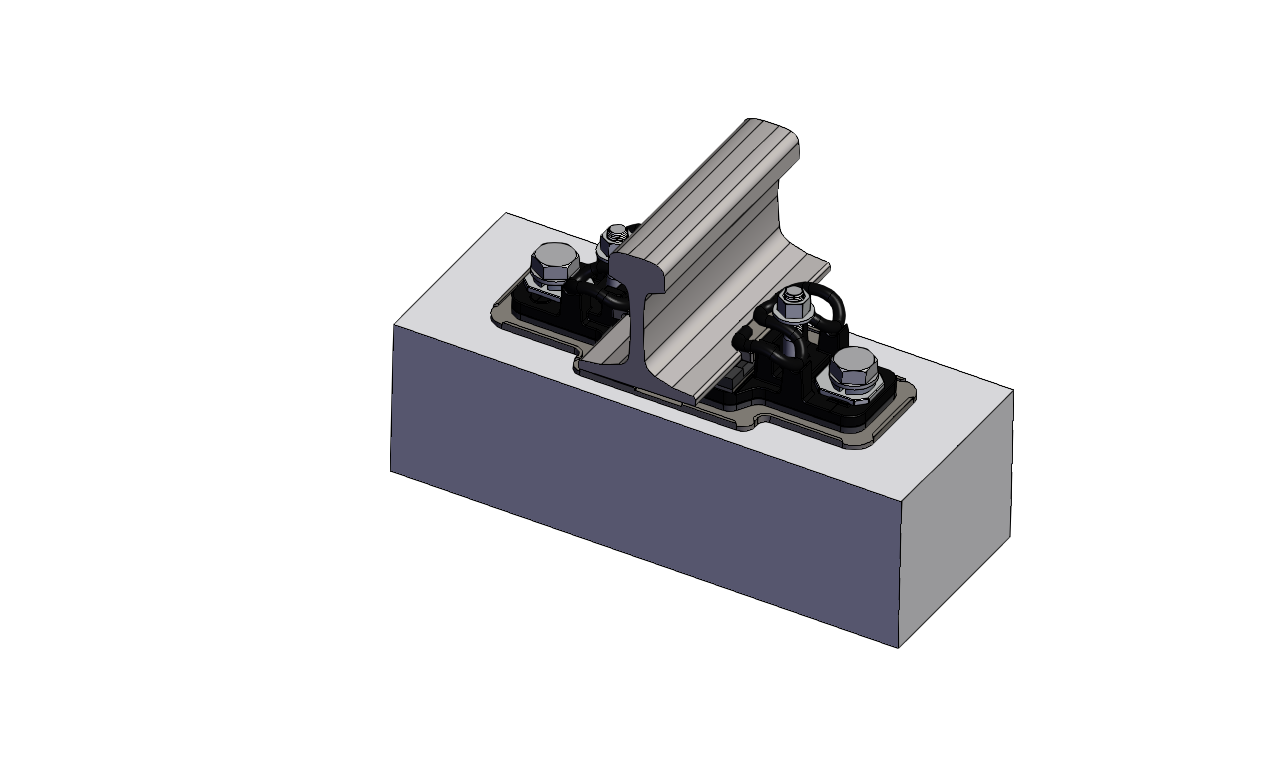

I tipo tvirtinimo sistema

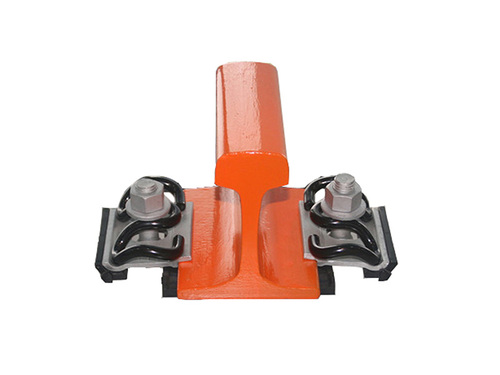

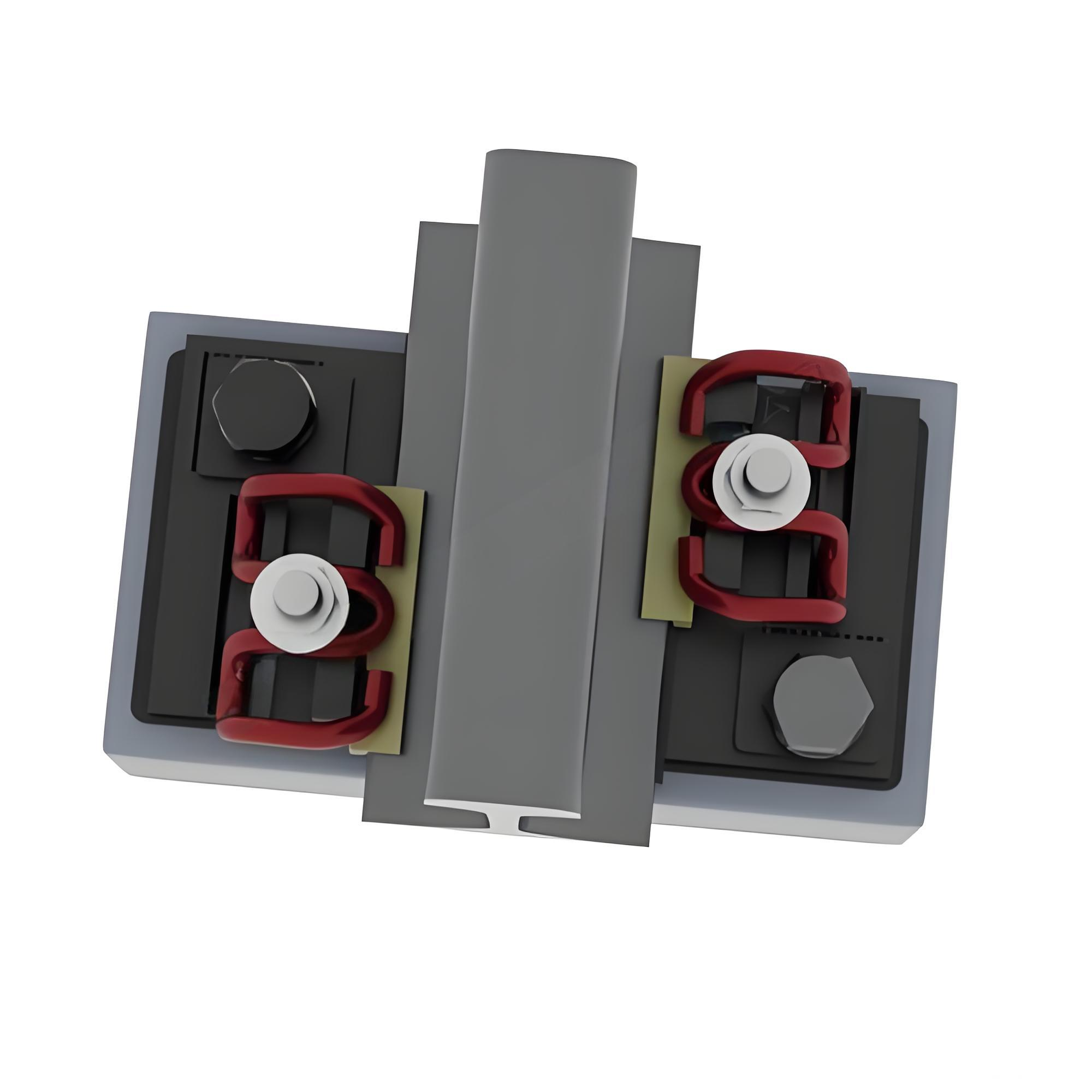

Spyruoklinės juostos tipo I tvirtinimo detalė yra dažnai naudojama geležinkelių tvirtinimo detalė. Jos komponentai apima: sriegiuotus vinis, veržles, plokščiąsias paklodės plokšteles, elastines spaustukas, kalibravimo plokšteles, plokštės sėdynes ir gumines pamušalines plokšteles.
Jis taikomas standartinio pločio geležinkelių tiesioms atkarpoms ir kreivėms su spinduliu ≥ 300mm. Jis jungiamas prie 50kg/m ir 60kg/m bėgių ir yra pagrindinis tvirtinimo tipas betoninių miegamųjų bėgiams Kinijoje.

Apimties sritis Taikymas

Type I tvirtinimo sistema naudojama sujungti 50 ir 60 kg/m bėgius su įtemptais betoniniais šlaitukais ir įtemptais betoniniais plotutiniais šlaitukais standartinio pločio geležinkeliuose tiesiosiose ruošose ir lankuose, kurių spindulys ne mažesnis kaip 300 m, maksimalus aukščio reguliavimas – 10 mm.

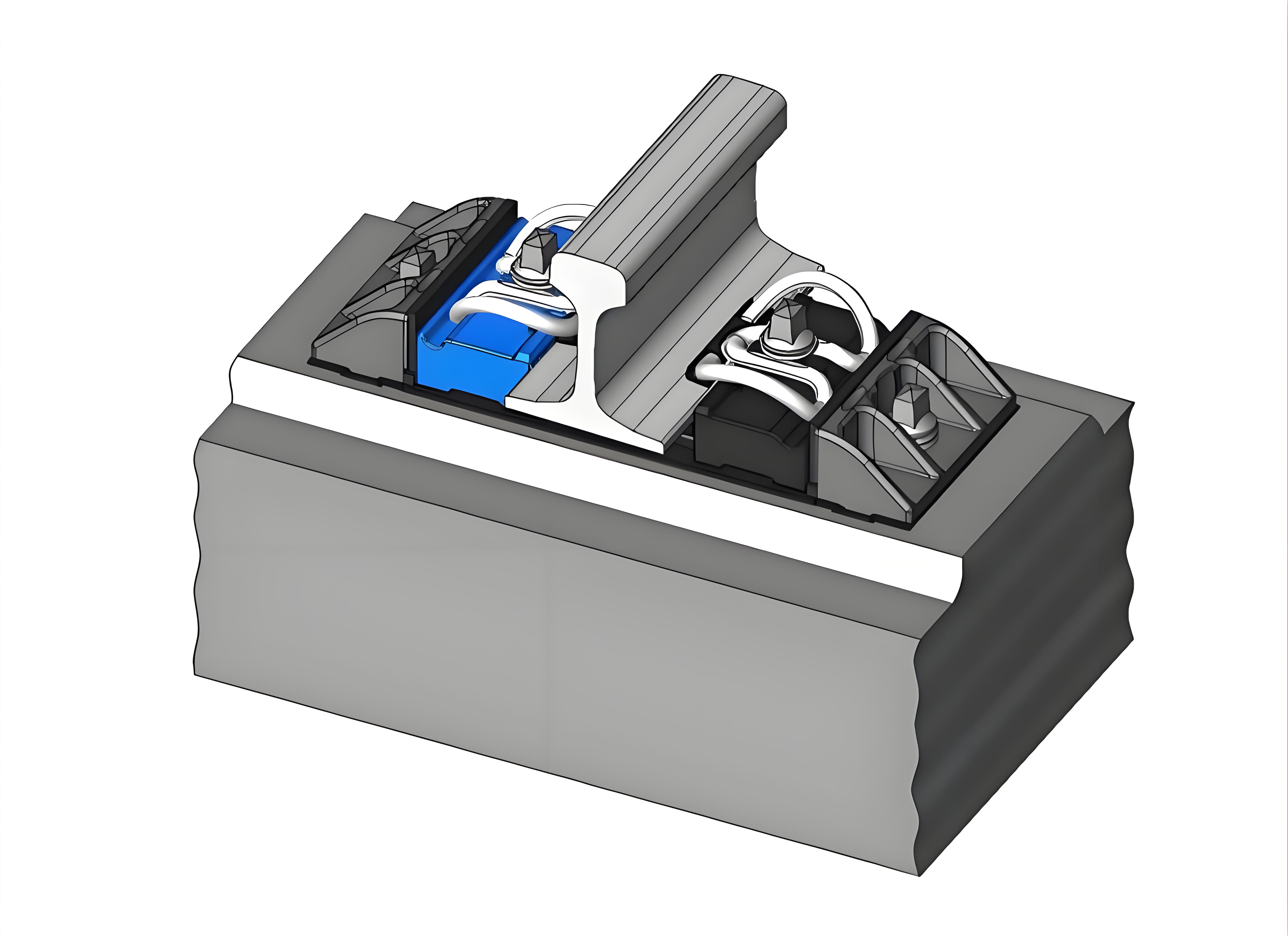

Type I ir Type II tvirtinimai yra tamprieji tvirtinimai, sukurti naudojant betoninius šlaitukus ir nuolatinių suvirintų bėgių linijų įrengimą. Šiuo metu jie plačiai naudojami geležinkelio linijose. Šis tvirtinimas susideda iš bėgių spaustukų, sraigčių vinčių, kalibro plokštelių, plokštelių pagrindų, gumos padėklių ir kt. Betoniniai šlaitukai aprūpinti petnešomis, o tvirtinimas pritvirtinamas varžtais. Panašiai, į betoninį šlaituką įsuktos spiralės vinys užtikrina spaustuko pritvirtinimą, kad būtų įspaustas bėgis.

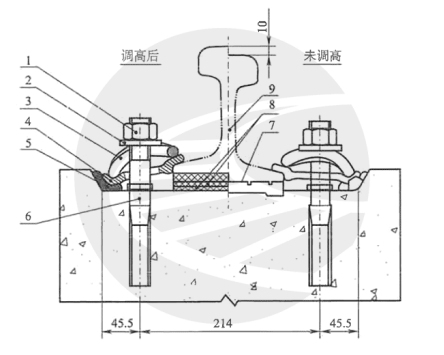

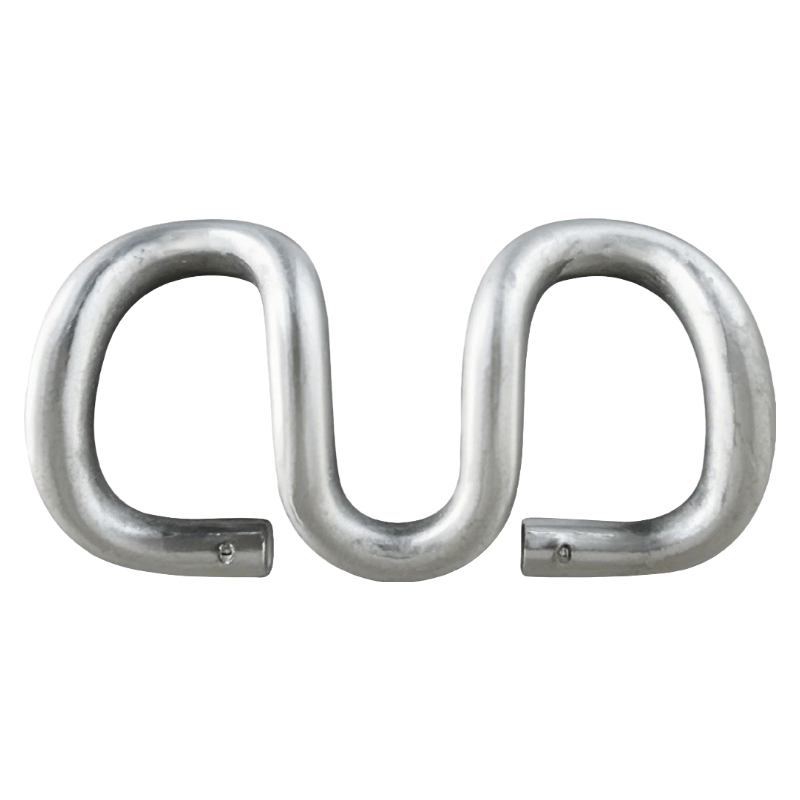

Fiksuotojo elementas turi Ω formos formą, o kalibravimo plokštės ir plokščių sėdynės veikia kartu, kad būtų reguliuojamas atstumas tarp bėgių. Dideliems reguliavimo reikalavimams patenkinti buvo sukurtas I tipo aukščio reguliuojamasis fiksuotojo elementas. I ir II tipų fiksuotojų tvirtinimai tinka bėgių linijoms, kuriose naudojami 60 kg/m bėgiai, sumontuoti kaip nuolatiniai suvirintieji bėgiai. I tipo fiksuotojų tvirtinimai taip pat tinka bėgių linijoms, kuriose naudojami 50 kg/m bėgiai.

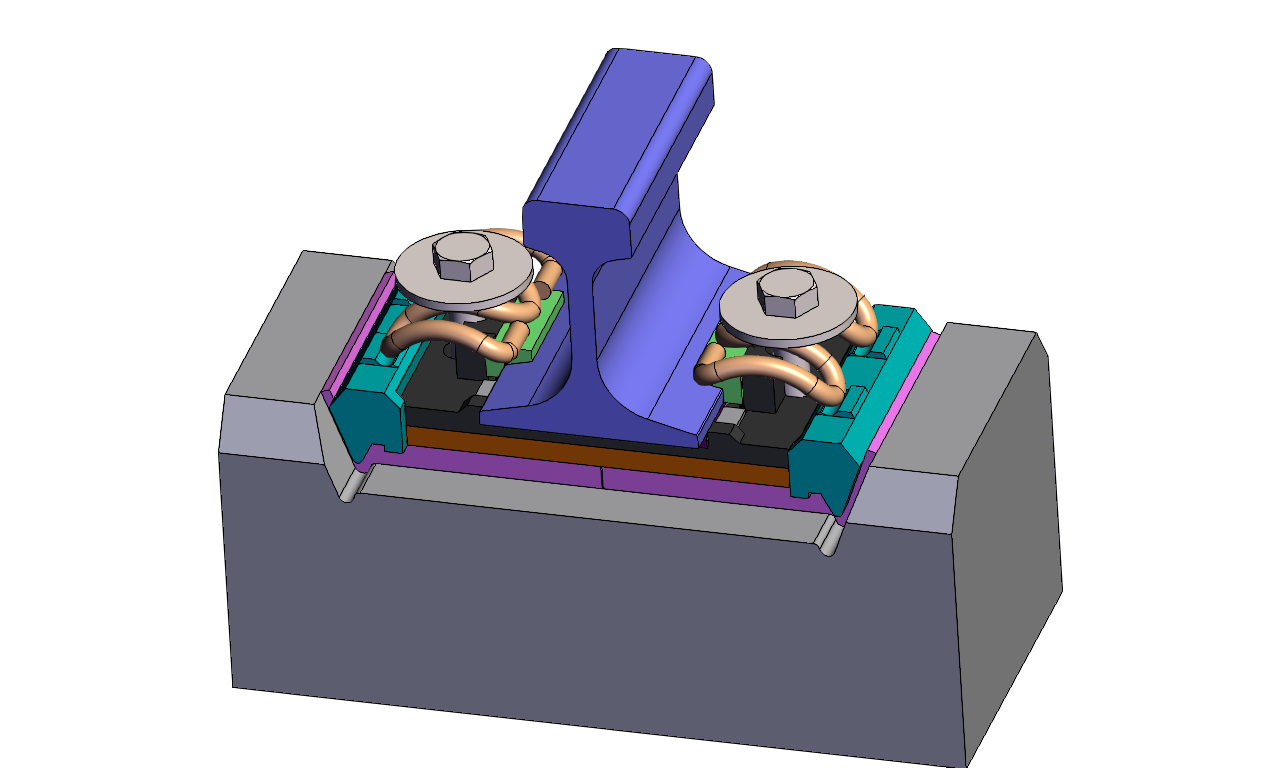

Tvirtinimo komponentai

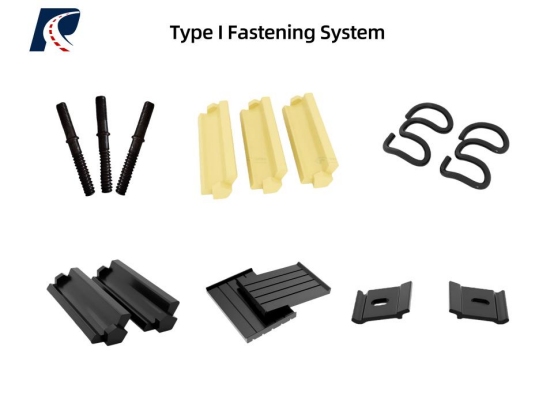

I tipo tvirtinimai pagrindžiami bėgių fiksuotojais, varžtais su spyruokliniais galvutėmis, veržlėmis, plokščiomis paklodėmis, kalibravimo plokštėmis, plokščių sėdynėmis ir gumos padėklais. I tipo tvirtinimų bėgių fiksuotojai yra dviejų variantų – A ir B. A tipo bėgių fiksuotojai daugiausia montuojami ant 50 kg/m bėgių, o bėgių jungtyse naudojamos 14-osios kalibravimo plokštės.
