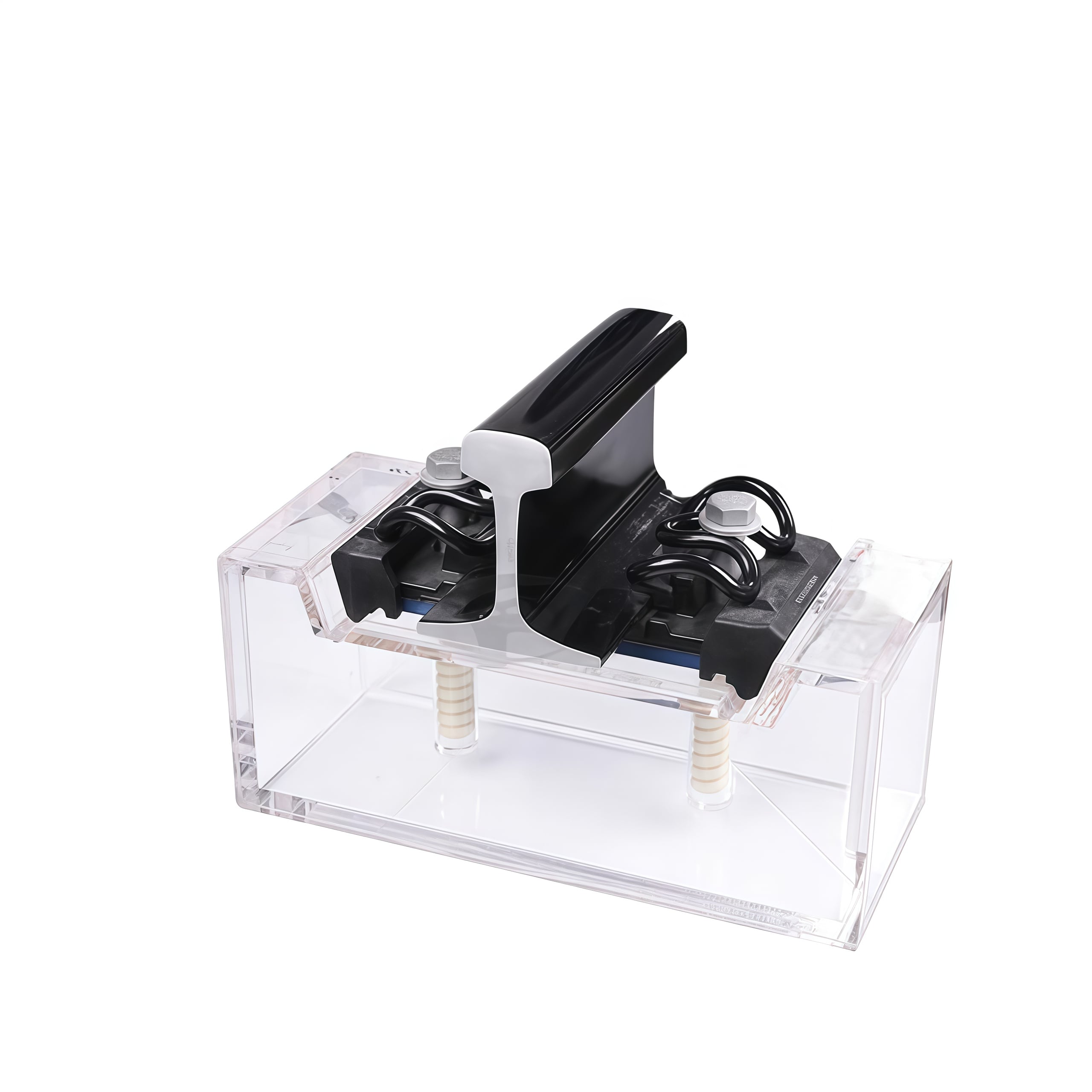

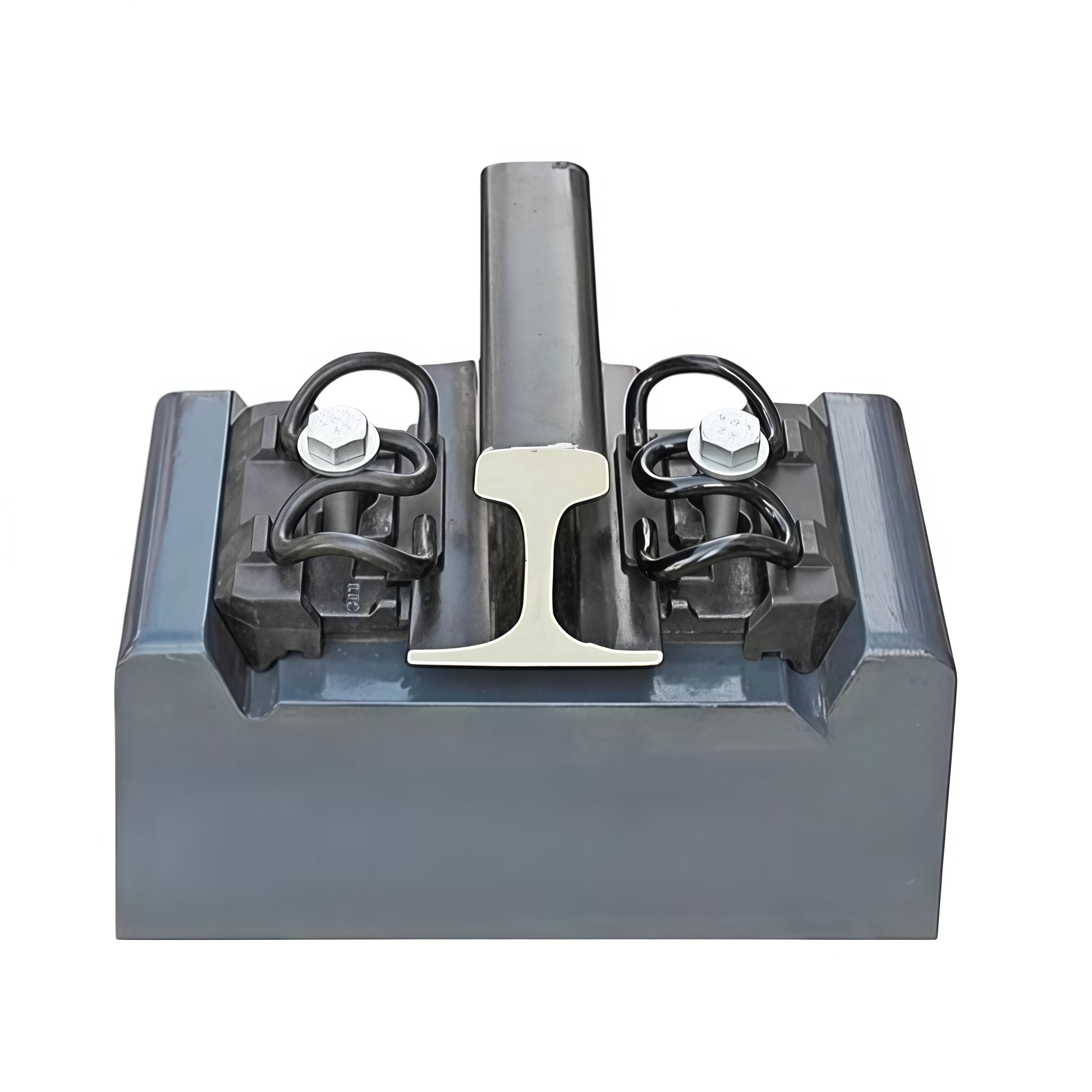

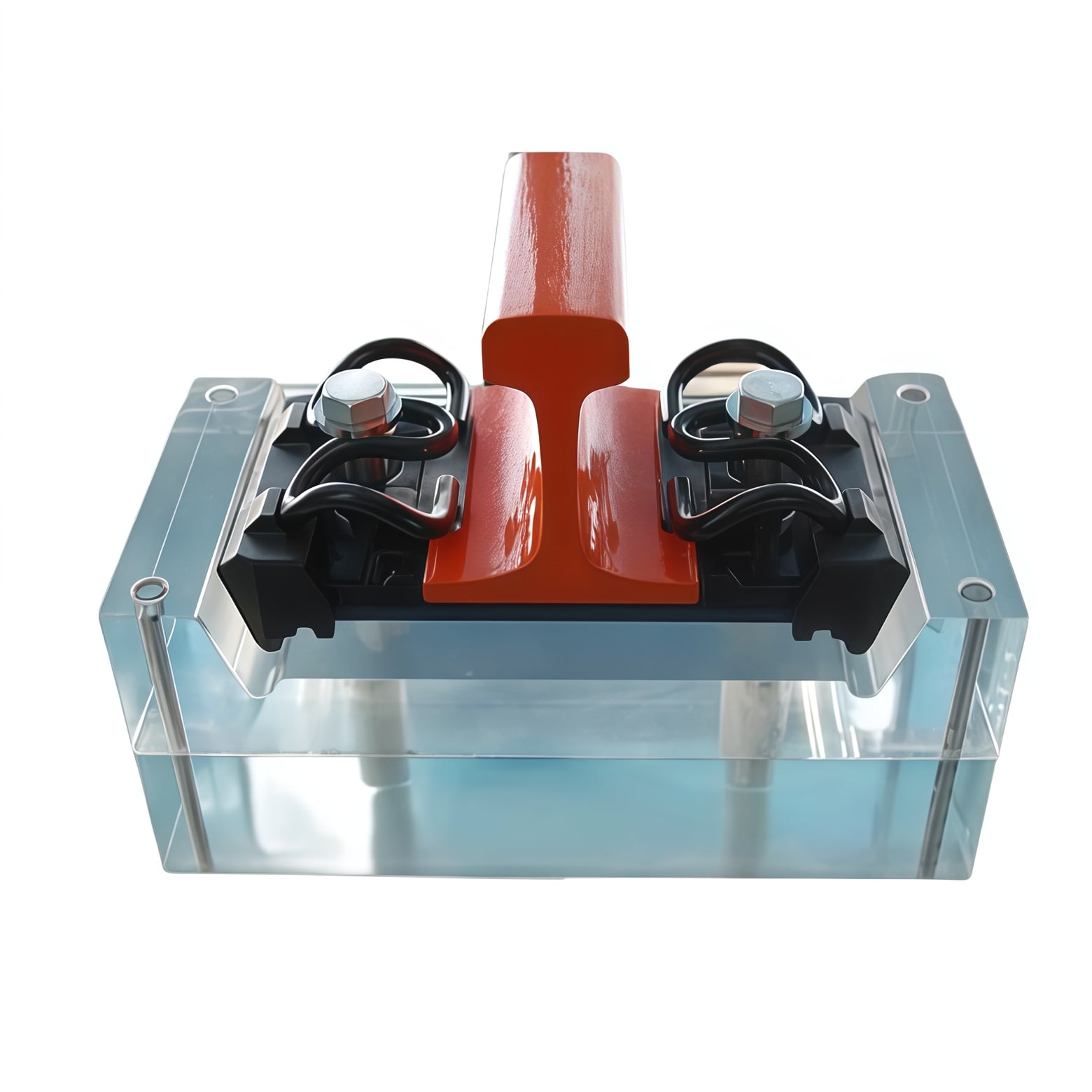

WJ-8 tvirtinimo elementas yra neatsidarančios petnešos stabdymo tvirtinimo elementas, naudojamas kinų greitaeigės geležinkelio beballastinėje linijoje. Jis susideda iš spiralės varžto, plokščiosios poveržlės, spyruoklinės skersinės juostos, izoliuotojo atstumo bloko, atstumo ribotuvo, bėgių pagrindo plokštės, geležinės pagrindo plokštės, elastingosios plokštės po geležine pagrindo plokšte ir įmontuotos korpuso dalies ir kt. Be to, jis taip pat apima bėgių pagrindo tikslaus reguliavimo plokštę bei geležinės pagrindo plokštės žemės aukščio reguliavimo plokštę, kad būtų patenkintos aukščio ir žemės aukščio reguliavimo reikalavimai.
Komponentų sudėtis ir aprašymas

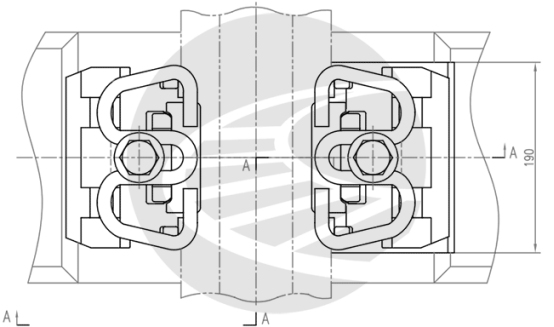

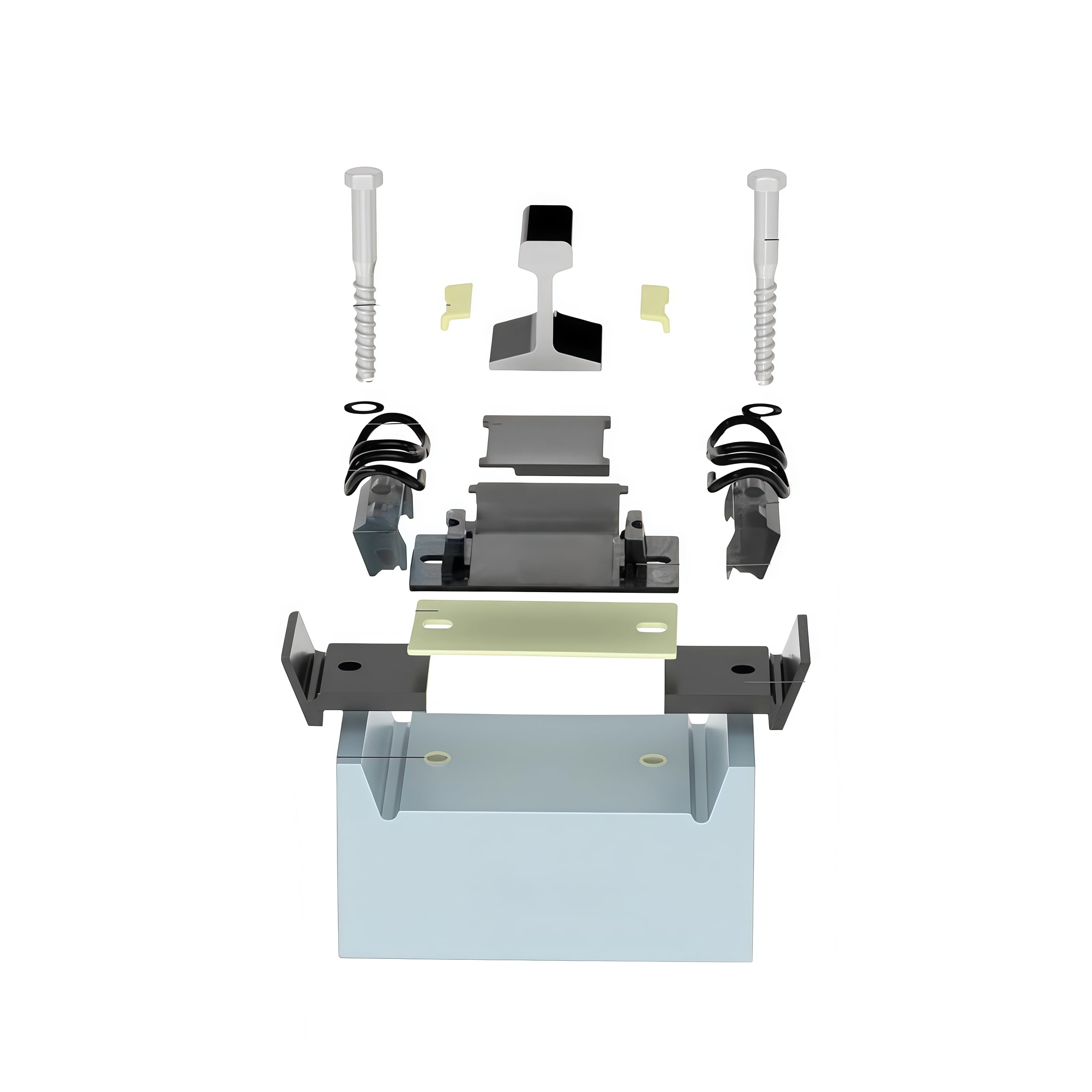

WJ-8 tvirtinimo sistema (toliau – tvirtinimo sistema) susideda iš sraigto varžto, plokščiosios poveržlės, spaustuko, izoliacinio bloko, atstumo ribotuvo, bėgių pagrindo plokštės, plieninės pagrindo plokštės, elastingosios padėklų plokštės po plienine pagrindo plokšte ir įmontuotos rankovės. Be to, kad būtų galima reguliuoti bėgių aukštį, ji taip pat apima mikroreguliavimo pagrindo plokštę po bėgiu ir aukščio reguliavimo padėklą po plienine pagrindo plokšte.
1. Spaustukas

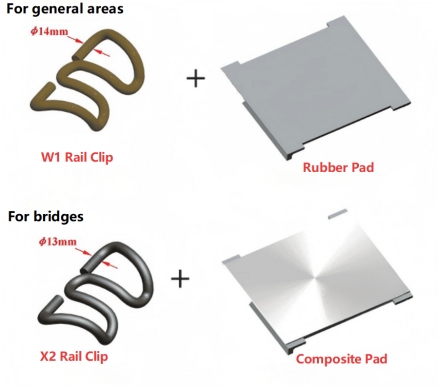

Klipsai yra prieinami dviejų tipų: W1 tipas bendrosioms bėgių ruošos dalims ir X2 tipas potencialiam naudojimui tiltuose. W1 klipso skersmuo yra 14 mm, o X2 klipso – 13 mm.
2. Bėgių pagrindinė plokštė
Bėgių pagrindinės plokštės yra dviejų tipų: gumos pagrindinės plokštės bendrosioms bėgių ruošos dalims ir kompozitinės pagrindinės plokštės potencialiam naudojimui tiltuose.
3. Kai tiltuose reikia sumažinti bėgių pasipriešinimą, gali būti naudojami X2 klipsai kartu su kompozitinėmis padėklais. Šiuo atveju kiekvieno tvirtinimo vieneto išilginis pasipriešinimas yra 4 kN.
4. Tarpinės plokštelės
Žingsnio blokai skirstomi į WJ8 žingsnio blokus bendrosioms ruošos dalims ir WJ8 jungtinius žingsnio blokus bėgių sujungimams.
WJ8 žingsnio plokštės bendrosioms ruošos dalims yra vienuolikos specifikacijų: Nr. 2, Nr. 3, Nr. 4, Nr. 5, Nr. 6, Nr. 7, Nr. 8, Nr. 9, Nr. 10, Nr. 11 ir Nr. 12. Standartiniam žingsniui naudojama Nr. 7 žingsnio plokštė. Tarp šių specifikacijų Nr. 10, Nr. 11 ir Nr. 12 gali būti naudojamos bėgių sujungimuose.
WJ8 jungčių matavimo plokštės yra pateikiamos aštuonių dydžių: Nr. 2, Nr. 3, Nr. 4, Nr. 5, Nr. 6, Nr. 7, Nr. 8 ir Nr. 9. Standartiniam matavimui naudojama Nr. 7 dydžio plokštė.
5. Izoliaciniai blokai
Izoliaciniai blokai skirstomi į I ir II tipus. I tipas naudojamas bendrojo naudojimo ruožuose, o II tipas – bėgių jungtyse.
6. Elastingoji padėklas po bėgių pagrindo plokšte
Elastingieji padėklai po bėgių pagrindo plokštėmis skirstomi į A ir B tipus. A tipas naudojamas keleivių eismo linijose, kurios taip pat naudojamos kroviniams vežti; B tipas – tik keleivių eismo linijose.
7. Šriubai

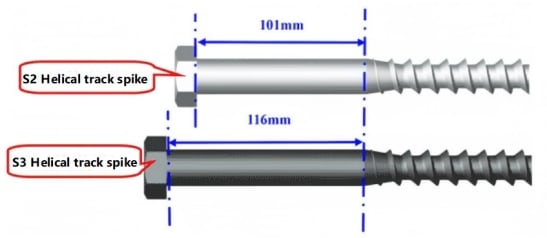

Šriubai yra dviejų tipų – S2 ir S3. S2 tipas naudojamas, kai bėgio reguliavimo aukštis neviršija 15 mm; S3 tipas – kai jis viršija 15 mm.
8. Ankstyvai įmontuota mova

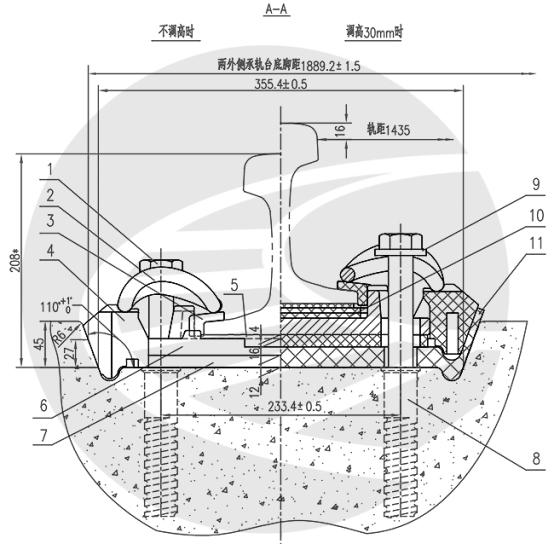

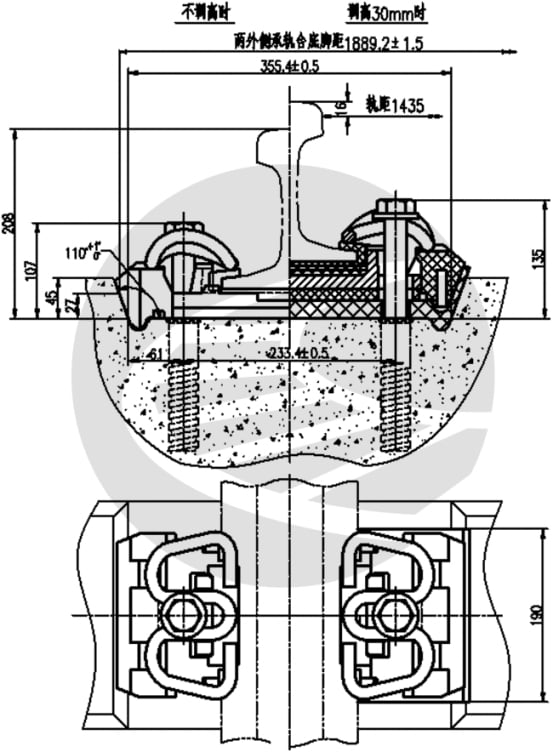

Šis komponentas yra iš anksto įmontuotas miegamojoje dalyje arba bėgių plokštėje. Įmontavimo tikslumas turi atitikti 2 pav. reikalavimus, o iš anksto įmontuotos movos viršutinė paviršiaus lygus turi būti su bėgių atramos paviršiumi miegamojoje dalyje arba bėgių plokštėje. Po įmontavimo iš anksto įmontuota mova turi būti uždengta plastikine (ar kitos medžiagos) dangteliu, kad būtų užkirstas kelias lietaus vandeniui ir purvui patekti į vidų.
9. Aukščio reguliavimo pamatiniai lakštai
Aukščio reguliavimo pamatiniai lakštai susideda iš dviejų tipų: po bėgiu esančių tikslaus reguliavimo pamatinių lakštų ir po geležinės plokštės esančių aukščio reguliavimo pamatinių lakštų. Jie dedami atitinkamai tarp po bėgiu esančio pamatinio lakšto ir geležinės plokštės bei tarp elastingojo pamatinio lakšto po geležine plokšte ir bėgių atramos paviršiaus miegamojoje dalyje arba plokštinėje bėgių konstrukcijoje. Po bėgiu esantys tikslaus reguliavimo pamatiniai lakštai yra keturių storio: 1 mm, 2 mm, 5 mm ir 8 mm. Po geležinės plokštės esantys aukščio reguliavimo pamatiniai lakštai yra dviejų storio: 10 mm ir 20 mm. Šie aukščio reguliavimo pamatiniai lakštai susideda iš dviejų plokščių ir privalo būti naudojami poromis.
