Com s’emparellen les pinces de via amb sistemes específics d’ancoratge de carrils?

Seleccionar el correcte les grampes de via per a un sistema específic de fixació de carrils és una de les decisions més conseqüencials en qualsevol projecte de construcció o manteniment de vies fèrries. L’emparellament incorrecte pot provocar inestabilitat del carril, desgast accelerat, problemes de soroll i fins i tot riscos per a la seguretat. Els enginyers i els especialistes en compres que treballen en corredors de transport de mercaderies pesants, transports urbans i ferrocarrils d’alta velocitat es troben tots amb el mateix repte fonamental: els sistemes de fixació varien àmpliament en filosofia de disseny, requisits de càrrega i geometria dels components, el que significa que les grampes de via no es poden seleccionar arbitràriament ni intercanviar-se sense una validació tècnica rigorosa.

Aquest article ofereix una aproximació estructurada a l'emparellament les grampes de via amb sistemes específics de fixació ferroviària, que abasta els principis mecànics que regeixen el comportament de les grampes, la classificació dels sistemes de fixació i els requisits de grampes associats, així com els principals paràmetres tècnics que determinen la compatibilitat. Sigui qualsevol que sigui la vostra tasca — especificar components per a una nova línia, substituir elements de fixació desgastats en un corredor existent o adaptar un disseny de sistema provat a un nou entorn d’aplicació — comprendre com emparellar correctament les grampes de via us ajudarà a evitar errors costosos i a garantir una via férrea que funcioni de manera fiable durant la seva vida útil prevista.

Comprendre el paper de les grampes de via en els sistemes de fixació ferroviària

Què fan realment les grampes de via

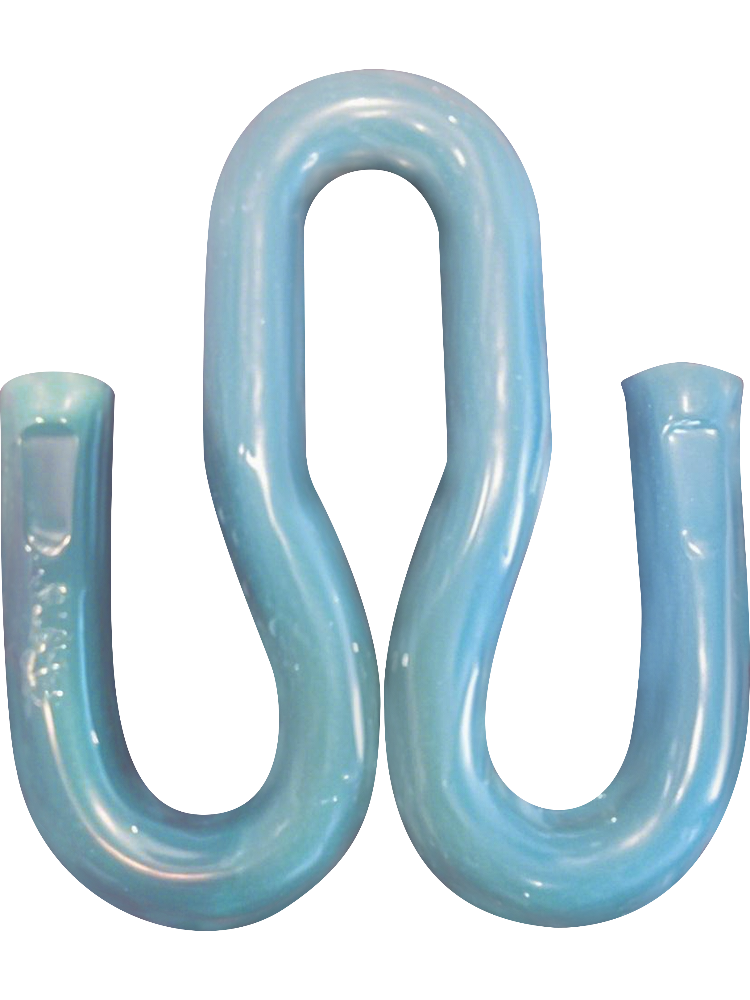

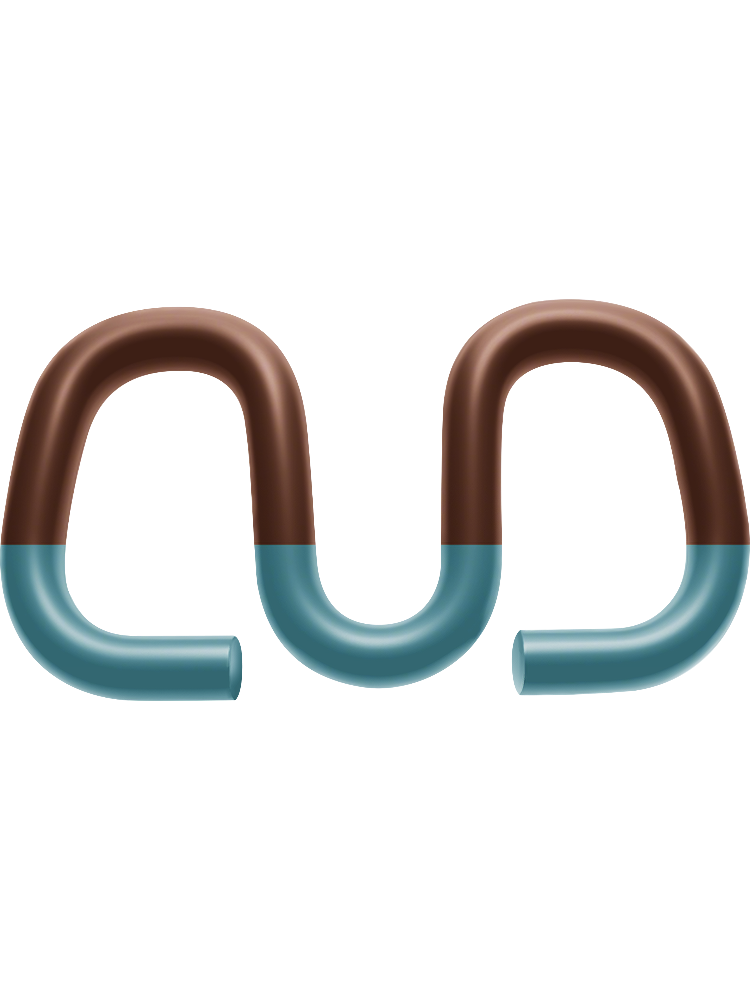

Les grampes de via són components elàstics en forma de ressort que apliquen una força de sujeció controlada i contínua a la base del rail, mantenint-lo fermament contra la placa base o la superfície del travessat. A diferència dels elements de fixació rígids, els elàstics les grampes de via funcionen desviant-se sota la càrrega d'instal·lació i recuperant-se parcialment després, mantenint una càrrega constant a la punta que resisteix l'elevació del rail, el cremallat longitudinal i el desplaçament lateral durant tot el cicle de servei.

L'energia elàstica emmagatzemada en un les grampes de via instal·lat correctament no és incidental: és la propietat funcional definidora. Aquesta energia emmagatzemada compensa les vibracions del rail, l'expansió i la contracció tèrmiques, així com els micromoviments provocats per la càrrega repetida de les rodes. Un clip subcarregat permetrà que el rail es desplaci més del que preveu el disseny del sistema, mentre que un clip sobrecarregat pot provocar fissures al peu del rail, danys a l'aïllant o fatiga prematura del propi clip.

Això és el perquè fer coincidir les grampes de via amb un sistema de fixació no és simplement una qüestió d'ajust físic. És fonamentalment una qüestió d'assegurar que la rigidesa a la flexió del clip, la càrrega a la punta i la geometria de la desviació estiguin alineades amb allò que el sistema de fixació global va ser dissenyat per oferir.

El sistema de fixació com a conjunt integrat

Un sistema de fixació de rails és un conjunt de components interdependents: el propi rail, la placa base o el bloc de fixació directa, la coixinet d’isolament del rail, l’ancoratge de la pinça (tornillo de cotxe, cargol o ferrula emmotllada) i el les grampes de via . Cada component del conjunt està dissenyat amb toleràncies específiques i expectatives de transferència de càrrega. Quan les grampes de via són incompatibles, interrompen la transmissió de càrrega a través de tot el conjunt.

Per exemple, quan es munta una pinça elàstica amb una càrrega al cap més elevada que l’especificada en un sistema dissenyat per a una pinça més tova, la força augmentada sobre el coixinet d’isolament del peu del rail pot provocar fissuracions o extrusions del coixinet, reduint l’aïllament elèctric i accelerant el deteriorament. A la inversa, una pinça més feble muntada en una aplicació de transport pesat no aconseguirà mantenir una restricció adequada del rail sota les elevades forces dinàmiques generades pels vagons de mercaderies pesats.

Comprendre el sistema de fixació com un conjunt complet i integrat és el punt de partida necessari abans de prendre qualsevol decisió sobre la selecció de clips. Les especificacions per a les grampes de via dins de qualsevol sistema concret no són arbitràries: reflecteixen l’equilibri d’enginyeria assolit en tot el conjunt.

Classificació dels sistemes de fixació de rails i els seus requisits de clips

Sistemes de fixació de tipus placa base

Els sistemes de fixació de tipus placa base, també anomenats sistemes de fixació indirectes, utilitzen una placa base d’acer com a intermediària entre el rail i la travessa. Els les grampes de via d’aquests sistemes subjecten el rail a la placa base, i no directament a la superfície de la travessa. Aquest disseny distribueix la càrrega sobre una àrea més gran i permet un cert grau d’ajust angular, cosa que resulta útil en alineacions de via corbades.

La selecció de clips en els sistemes de placa base depèn molt de la geometria de l’espatlla del clip a la placa base, de l’alçada i l’amplada de les orelletes d’ancoratge del clip i de la secció del rail que s’ha d’enganxar. Dissenyos diferents de plaques base creen posicions diferents de la punta del clip respecte al cantell inferior del rail, fet que afecta directament el braç de palanca del clip i, per tant, la càrrega a la punta assolible per a una determinada deformació del clip. Els enginyers han de verificar que les grampes de via especifiquin tenen una geometria de punta que coincideixi exactament amb el perfil d’assentament del clip a la placa base.

La compatibilitat amb la secció del rail també és fonamental. Les seccions de rail més pesants, com ara 60 kg/m o UIC 60, tenen un cantell inferior més ample i gruixut que les seccions més lleugeres, com ara 50 kg/m, i aquesta diferència modifica el punt de contacte efectiu de la punta del clip. Un clip dissenyat per a una secció de rail determinada produirà una càrrega i una deformació diferents a la punta quan es col·loqui sobre una altra secció, fins i tot si físicament encaixa a les orelletes d’ancoratge de la placa base.

Sistemes d’ancoratge de fixació directa

Sistemes de fixació directa, habitualment utilitzats en travesses de formigó i vies sobre placa, eliminen la placa base ancorant-se les grampes de via directament a la travessa o placa mitjançant una inserció integrada o un ancoratge emmotllat. Aquests sistemes es basen en una geometria precisa de les grampes per assolir la càrrega frontal especificada, la rigidesa vertical i el rendiment d’aïllament elèctric requerits per al disseny de la via.

En els sistemes de fixació directa, les les grampes de via grampes sovint compleixen una funció dual: proporcionen la força de sujeció sobre l’ala inferior del rail i, al mateix temps, actuen com a element principal de restricció lateral. Això vol dir que la geometria de la grampa ha de ser validada no només per a la càrrega frontal vertical, sinó també per a la capacitat de resistència a forces laterals, la qual varia considerablement entre els diferents dissenys de grampes. La selecció d’una grampa amb capacitat lateral insuficient en una aplicació de fixació directa pot provocar l’obertura de la distància entre rails (gauge), especialment en trams corbats sotmesos a càrregues centrífugues elevades.

La plaqueta aïllant del rail en els sistemes de fixació directa també interacciona amb la les grampes de via de manera que afectin les decisions d’aparellament. Una molla més tova permetrà una major deflexió de la part superior del rail sota càrrega, cosa que canvia l’angle de treball de la pinça i pot desplaçar la càrrega a la punta per sota del valor dissenyat. Els enginyers han de tenir en compte la combinació completa de molla i pinça quan especifiquin components per a aplicacions de fixació directa.

Paràmetres tècnics clau per a l’aparellament de pinces de via

Càrrega a la punta i rigidesa elàstica

La càrrega a la punta —la força de sujeció vertical que la pinça aplica a la base del rail— és el paràmetre més fonamental en les grampes de via la selecció. Cada sistema de fixació té un interval de càrrega dissenyada a la punta, normalment expressat en quiloneutons per seient del rail, que assegura una retenció adequada del rail sense sobrecarregar l’aïllant ni la base del rail. Aparellar les grampes de via correctament significa verificar que la pinça proporcionarà càrregues a la punta dins d’aquest interval en tot l’interval previst de parells de muntatge i estats de desgast durant el servei.

La rigidesa de la molla, que descriu com canvia la càrrega en el punt de contacte amb la desviació de la pinça, és igualment important. Una pinça més rígida serà més sensible a les variacions durant la instal·lació i pot generar càrregues excessives si els components no es troben dins de les seves toleràncies dimensionals. Una pinça menys rígida permet una major tolerància a les variacions durant la instal·lació, però pot generar una càrrega insuficient en el punt de contacte si la plaqueta de la rail es comprimeix significativament sota càrrega. La rigidesa especificada ha de coincidir amb la conformitat global de l’equipament de fixació.

Certificats d’assaig per a les grampes de via han d’incloure corbes càrrega-desviació generades segons la norma internacional corresponent, com ara EN 13481 o les directrius AREMA, que confirmen que el comportament mesurat de la pinça queda dins de l’interval especificat pel sistema. Basar-se únicament en l’ajust dimensional, sense verificar el comportament força-desviació, és una causa habitual de desajustos les grampes de via en les instal·lacions sobre el terreny.

Compatibilitat geomètrica: perfil de la pinça, espaiament dels ancoratges i secció del rail

Més enllà de les característiques de força, la compatibilitat geomètrica física és l’aspecte més visible de les grampes de via l’ajust. El clip ha de poder encaixar correctament a la seva àncora, amb la profunditat d’engranatge i la posició lateral adequades respecte al cantell inferior del rail. Fins i tot petites desviacions en l’espaiament de l’àncora, la longitud de les potes del clip o l’amplada de la punta poden impedir un encaix correcte i comprometre la geometria de sujeció prevista.

Diferents autoritats ferroviàries han normalitzat perfils concrets de clips per a la seva infraestructura, i aquestes normes existeixen precisament perquè la geometria determina el rendiment. En adquirir recanvis les grampes de via , els enginyers han de fer referència al plànol original del sistema o a la llista de components aprovats pel gestor de la infraestructura, i no simplement comparar físicament amb un clip desgastat o malmès. Els clips desgastats poden tenir geometries deformades que ja no representen correctament l’especificació requerida.

La compatibilitat de la secció del rail també s’ha de confirmar, tal com s’ha esmentat anteriorment. La punta de la pinça ha d’impactar sobre la superfície superior de l’ala del rail a una distància definida del cantell de l’ala. Si la punta impacta massa a prop del cantell, hi ha risc de desgastar l’ala del rail; si ho fa massa cap a l’interior, la càrrega efectiva a la punta es redueix a causa del braç de palanca més curt. Aquest requisit d’ajustament vincula directament la selecció de la pinça a l’especificació de la secció del rail per a cada zona de la via.

Qualitat del material i comportament a fatiga

Les grampes de via normalment es fabriquen en metall elàstic, i la qualitat concreta del material afecta tant les propietats mecàniques inicials com la vida útil a fatiga a llarg termini de la pinça sota càrregues cícliques. Per a aplicacions amb molt trànsit o alta velocitat, les pinces han de demostrar una resistència adequada a la fatiga durant milions de cicles de càrrega sense una pèrdua significativa de la càrrega a la punta. Per tant, l’especificació del material s’ha d’ajustar a la intensitat de trànsit de l’aplicació.

La resistència a la corrosió és un altre aspecte relatiu al material que es relaciona amb la compatibilitat del sistema. Les grampes de via els elements utilitzats en entorns costaners, de túnel o químicament agressius poden requerir tractaments superficials específics o qualitats de material per resistir la corrosió, la qual, d’altra manera, podria comprometre les propietats elàstiques de la pinça amb el pas del temps. En fer la coincidència les grampes de via amb un sistema de fixació utilitzat en un entorn exigent, la classe d’exposició ambiental s’ha d’incloure en l’especificació del material, juntament amb els requisits mecànics.

Proveïdors de les grampes de via haurien de poder facilitar certificats d’origen, registres del tractament tèrmic i dades d’assaigs de fatiga que demostrin el compliment de la norma aplicable. Els equips d’adquisicions haurien de sol·licitar aquesta documentació com a part habitual del procés d’aprovació, en lloc de basar-se exclusivament en les comprovacions dimensionals realitzades durant la inspecció d’entrada.

Passos pràctics per verificar la compatibilitat entre la pinça i el sistema

Consultar la documentació del sistema i les llistes de components aprovats

El punt de partida més fiable per fer la coincidència les grampes de via és la documentació original del sistema de fixació. Aquesta inclou habitualment un plànol del sistema que mostra la geometria nominal de la pinça, la configuració de l’ancoratge i la secció del rail per a la qual està dissenyada, juntament amb una fulla d’especificacions que defineix l’interval de càrrega frontal requerit, la rigidesa de la pinça i les qualitats de material homologades. La majoria de gestors d’infraestructures mantenen una llista de components homologats que identifica les variants concretes de pinces acceptades per a l’ús dins de la seva xarxa.

Quan no es disposa de la documentació original del sistema, els enginyers sovint poden obtenir-la del dissenyador del sistema o del departament tècnic del gestor d’infraestructures. Per als sistemes antics en què s’ha perdut la documentació, es pot fer una reconstrucció de l’especificació de rendiment mitjançant l’enginyeria inversa física combinada amb proves de càrrega-deflexió de les pinces existents, amb la qual cosa es pot validar el nou les grampes de via producte.

Cal destacar que molts sistemes de fixació han evolucionat al llarg de diverses generacions, amb dissenys actualitzats de clips que són geomètricament similars però que presenten característiques de rendiment modificades. Els enginyers haurien de verificar no només la família del sistema, sinó també la generació o variant concreta quan seleccionin un substitut. les grampes de via .

Prova de camp i verificació in situ

Fins i tot quan les grampes de via han estat validats mitjançant la revisió de la documentació i proves de laboratori, una prova de camp en una secció representativa de la via és un pas final valuós abans de la implantació a gran escala. Les proves de camp posen de manifest problemes d’instal·lació, incompatibilitats d’eines i qualsevol interacció inesperada entre el clip i la geometria real de la via, que podrien no ser evidents en un entorn de laboratori controlat.

Durant una prova de camp, cal mesurar el parell d’instal·lació i comparar-lo amb l’especificació de disseny, i verificar la geometria d’assentament dels les grampes de via s’ha d’inspeccionar per confirmar que la punta de la brida està en contacte amb el peu del rail a la posició correcta. Qualsevol brida que sembli inclinada, en pont o que no s’assenti completament s’ha d’investigar abans que el sistema sigui autoritzat per a un ús més general.

Les mesures de càrrega a la punta després de la instal·lació, realitzades amb calibradors de brides calibrats, poden confirmar que les brides instal·lades les grampes de via exerceixen la força de sujeció prevista. Aquestes mesures s’han de prendre tant immediatament després de la instal·lació com també després d’un període inicial de càrrega per trànsit, ja que alguns sistemes experimenten una reducció petita però previsible de la càrrega a la punta durant la fase d’assentament, a mesura que les superfícies en contacte es van adaptant l’una a l’altra.

FAQ

Es poden utilitzar brides de seguiment d’un sistema de fixació en un sistema diferent si semblen encaixar?

L’encaix físic per si sol no confirma la compatibilitat. Les grampes de via que semblen encaixar en un sistema diferent poden provocar càrregues de convergència incorrectes, un comportament de deformació erroni o una restricció lateral inadequada, tot el qual pot provocar una degradació de la geometria de la via o danys als components amb el pas del temps. Sempre verifiqueu les càrregues de convergència, la rigidesa i els paràmetres geomètrics respecte a les especificacions del sistema objectiu abans de substituir clips entre sistemes.

Amb quina freqüència cal inspeccionar els clips de la via per detectar desgast o pèrdua de càrrega de convergència?

La freqüència d’inspecció dels les grampes de via depèn del volum de trànsit, de les càrregues sobre els eixos i de les condicions ambientals, però la majoria de gestors d’infraestructures programen inspecions visuals com a part de les rondes habituals de la via i realitzen comprovacions formals de la càrrega de convergència en intervals periòdics de manteniment, normalment alineats amb els cicles de compactació o esmolat. Els corredors amb molt trànsit poden requerir inspecions més freqüents dels les grampes de via que les línies secundàries de baix trànsit.

Què passa si els clips de la via s’instal·len amb un parell de torsió incorrecte?

Sota-torqued les grampes de via no assolirà la càrrega d'angle especificada, deixant el rail sota-esclavat i vulnerable al desplaçament longitudinal i a l'aixecament. Els clips sobre-torquats poden provocar fissures als aïllants, danys a les superfícies del peu del rail o tensions residuals al clip que acceleren la fatiga i la fallada. Un parell de torsió correcte, validat durant la instal·lació, és essencial per assolir el rendiment previst del sistema d’ancoratge.

Els clips per a via férrea estan normalitzats internacionalment, o les especificacions varien segons el país?

Encara que hi ha normes d’assaig internacionalment reconegudes, com ara l’EN 13481, que defineixen com les grampes de via s’han de fer les proves, no existeix una única especificació universal de clips. Diferents xarxes ferroviàries utilitzen sistemes d’ancoratge diferents, i cadascun d’aquests sistemes té la seva pròpia geometria de clips i requisits de rendiment. Els enginyers que treballen en projectes internacionals han d’identificar el sistema d’ancoratge específic autoritzat per a la xarxa objectiu i subministrar les grampes de via clips validats segons els requisits d’aquest sistema, en lloc de suposar una intercanviabilitat internacional.
