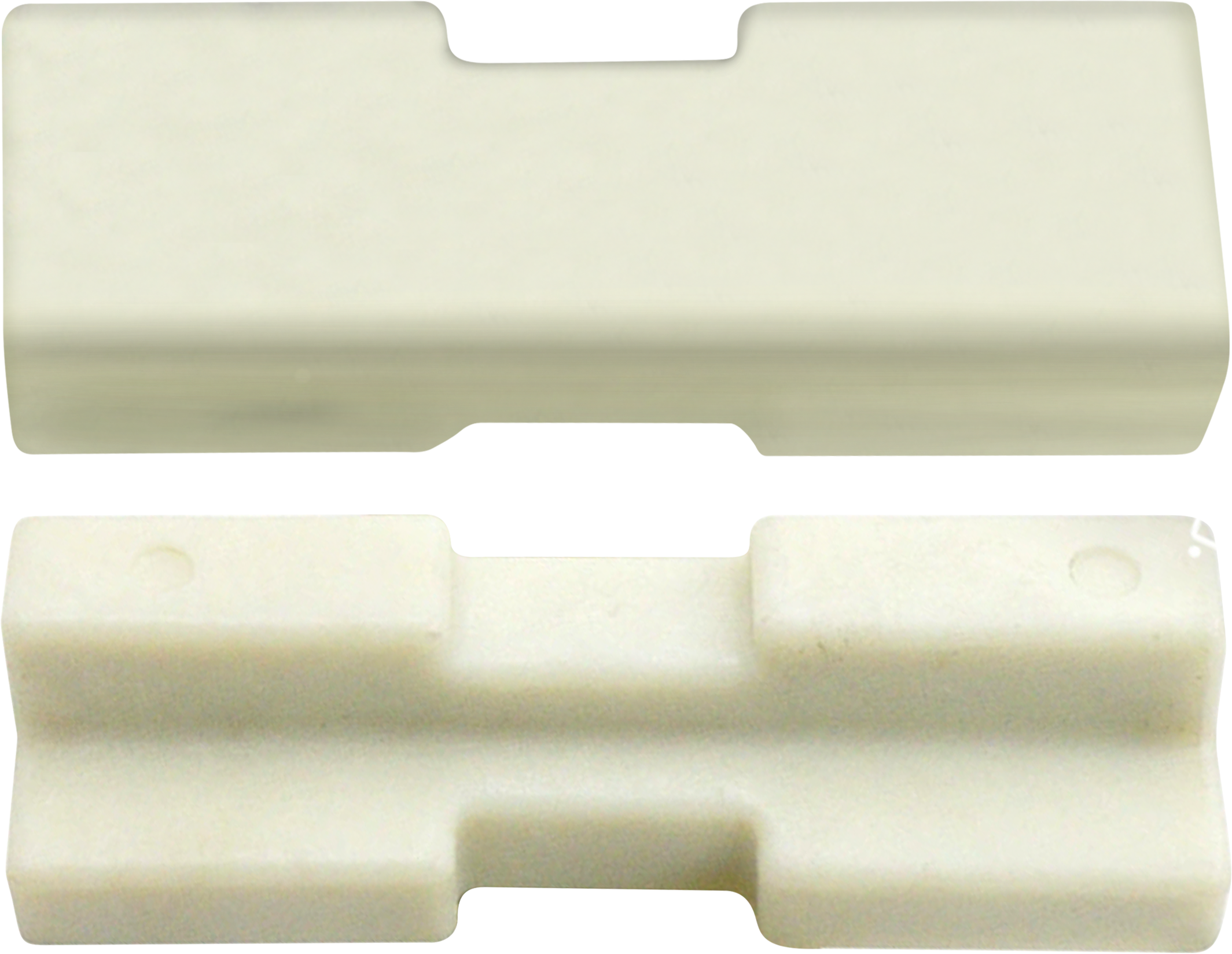

Kaip parinkti bėgių spaustukus tam tikrai bėgių tvirtinimo sistemai?

Tinkamojo pasirinkimas bėgių tvirtinimo detalės konkrečiai bėgių tvirtinimo sistemai yra vienas svarbiausių sprendimų bet kurioje geležinkelio bėgių statybos ar priežiūros projekte. Neteisingas parinkimas gali sukelti bėgių nestabilumą, greitesnį nusidėvėjimą, triukšmo problemas ir net saugos pavojus. Inžinieriai bei pirkimų specialistai, dirbantys sunkiųjų krovinių vežimo, miesto transporto ir didelės našumo geležinkelio linijose, visi susiduria su ta pačia pagrindine problema: tvirtinimo sistemos labai skiriasi savo projektavimo filosofijoje, apkrovos reikalavimuose ir komponentų geometrijoje, todėl bėgių tvirtinimo detalės negalima rinktis savavališkai ar keisti vieną kitu be atidžios techninės patvirtinamosios analizės.

Šiame straipsnyje pateikiamas struktūruotas požiūris į atitikties nustatymą bėgių tvirtinimo detalės su konkrečiais bėgių tvirtinimo sistemomis, apima spyruoklinių elementų veikimo mechaninius principus, tvirtinimo sistemų klasifikaciją ir jų reikalavimus dėl spyruoklinių elementų bei pagrindinius techninius parametrus, kurie lemia suderinamumą. Ar tik nurodydami komponentus naujai linijai, ar keisdami susidėvėjusius tvirtinimo elementus esamoje linijoje, ar pritaikydami patvirtintos sistemos projektą naujam taikymo aplinkos sąlygoms – suprasdami, kaip teisingai parinkti bėgių tvirtinimo detalės galėsite išvengti brangios klaidos ir sukurti bėgių konstrukciją, kuri patikimai veiks visą numatytą eksploatacijos laikotarpį.

Supratimas apie bėgių tvirtinimo sistemose naudojamų spyruoklinių elementų vaidmenį

Ką iš tikrųjų daro bėgių spyruokliniai elementai

Bėgių tvirtinimo detalės yra tamprieji spyruokliniai komponentai, kurie taiko kontroliuojamą ir nuolatinę spaustuvą prie bėgio paplotėlio, užtikrindami patikimą bėgio prilaikymą prie pagrindo plokštės arba šliuzo paviršiaus. Skirtingai nuo standžių tvirtinimo elementų, tamprieji bėgių tvirtinimo detalės veikia nukrypdama po montavimo apkrovos ir tada dalinai atsistatydama, užtikrindama nuolatinę pirštų apkrovą, kuri pasipriešina bėgių pakėlimui, išilginei šlyčiai ir skersinei poslinkiui visą eksploatacijos ciklą.

Elastinė energija, sukaupta tinkamai sumontuotoje bėgių tvirtinimo detalės nėra atsitiktinė — tai pagrindinė funkcionalioji savybė. Ši sukaupta energija kompensuoja bėgių virpesius, šiluminį išsiplėtimą ir susitraukimą bei mikrojudesius, kurie atsiranda dėl kartotinės ašies apkrovos. Per mažai apkrautas tvirtinimo elementas leis bėgiui judėti daugiau, nei numatyta sistemos projektavime, o per daug apkrautas tvirtinimo elementas gali sukelti bėgio pado įtrūkimą, izoliatoriaus pažeidimą arba paties tvirtinimo elemento ankstyvą nuovargį.

Todėl tvirtinimo elemento bėgių tvirtinimo detalės pritaikymas prie tvirtinimo sistemos yra ne tik fizinio atitikimo klausimas. Tai esminis klausimas, kaip užtikrinti, kad tvirtinimo elemento spyruoklinė standžiškumas, pirštų apkrova ir nukrypimo geometrija atitiktų tai, ką visos tvirtinimo sistemos konstrukcija buvo suprojektuota tiekti.

Tvirtinimo sistema kaip integruota surinktų detalių komplektas

Bėgių tvirtinimo sistema yra tarpusavyje susijusių komponentų rinkinys: pats bėgis, pagrindo plokštė arba tiesioginio tvirtinimo blokas, izoliuojantis bėgio padas, laikiklio šakutė (vagono varžtas, varžtas ar įliejama žiedinė dalis) ir bėgių tvirtinimo detalės . Kiekvienas rinkinyje esantis komponentas suprojektuotas su konkrečiais nuokrypio leistinai ribomis ir apkrovos perdavimo tikslais. Kai bėgių tvirtinimo detalės yra nesuderinti, jie sutrikdo apkrovos perdavimą per visą rinkinį.

Pavyzdžiui, kai į sistemą, suprojektuotą minkštesnei šakutei, įmontuojama elastinga šakutė su didesne nei nustatyta pirštinės apkrova, padidėjusi jėga, veikianti bėgio apačios izoliatorių, gali sukelti izoliatoriaus įtrūkimus ar išspaudimą, sumažinant elektrinę izoliaciją ir pagreitinant jo susidėvėjimą. Atvirkščiai, silpnesnė šakutė, įmontuota sunkiajame transporte naudojamoje sistemoje, nepajėgs užtikrinti pakankamos bėgio fiksacijos esant didelėms dinaminėms jėgoms, kurias sukuria sunkieji krovininiai vagonai.

Suprasti tvirtinimo sistemą kaip visumą sudarančią, integruotą montažą yra būtinas pradinis žingsnis prieš priimant bet kokį spaustukų pasirinkimo sprendimą. Techniniai reikalavimai, bėgių tvirtinimo detalės bet kurioje duotoje sistemoje nėra atsitiktiniai — jie atspindi inžinerinį balansą, pasiektą visoje montažo sistemoje.

Bėgių tvirtinimo sistemų ir jų spaustukų reikalavimų klasifikacija

Pagrindo plokštės tipo tvirtinimo sistemos

Pagrindo plokštės tipo tvirtinimo sistemos, kartais vadinamos netiesioginėmis tvirtinimo sistemomis, naudoja plieninę pagrindo plokštę kaip tarpininką tarp bėgio ir šlaito. Šiose sistemose bėgių tvirtinimo detalės spaustukai pritvirtina bėgį prie pagrindo plokštės, o ne tiesiogiai prie šlaito paviršiaus. Tokia konstrukcija leidžia apkrovą paskirstyti didesniame plote ir suteikia tam tikrą kampinio reguliavimo galimybę, kuri yra naudinga lenktų bėgių ruožų išdėstyme.

Kliščių parinktis pagrindinėse plokštėse labai priklauso nuo pagrindinės plokštės kliščių peteliškės geometrijos, kliščių tvirtinimo iškyšulių aukščio ir pločio bei pritvirtinamos bėgių dalies. bėgių tvirtinimo detalės specifikuojami kliščiai turi turėti piršto geometriją, kuri tiksliai atitiktų pagrindinės plokštės kliščių įsodinimo profiliuotę.

Bėgių dalies suderinamumas taip pat yra esminis. Sunkesnės bėgių dalys, pvz., 60 kg/m arba UIC 60, turi platesnę ir storesnę bėgio padą nei lengvesnės dalys, pvz., 50 kg/m, o šis skirtumas keičia efektyvų kliščių piršto kontaktinį tašką. Klištė, suprojektuota vienai bėgių daliai, įdėta į kitos bėgių dalies pagrindinę plokštę (net jei ji fiziškai telpa į pagrindinės plokštės tvirtinimo iškyšulius), sukuria kitokį piršto apkrovos jėgos dydį ir deformaciją.

Tiesioginio tvirtinimo tvirtinimo sistemos

Tiesioginio tvirtinimo sistemos, dažnai naudojamos betoninėse šakėse ir plokščiosios kelio konstrukcijos (slab track) sistemose, pašalina pagrindinę plokštę, pritvirtindamos tiesiogiai prie šakės arba plokštės per įliejamąjį įtaisą arba įbetonuotąjį tvirtinimo elementą. bėgių tvirtinimo detalės šios sistemos remiasi tiksliai apibrėžta spaustuko geometrija, kad būtų pasiektas nustatytas pirštinio apkrovos dydis, vertikali standumas ir elektrinė izoliacija, reikalingi kelio projektavimui.

Tiesioginio tvirtinimo sistemose bėgių tvirtinimo detalės dažnai atlieka dvigubą funkciją: užtikrina spaudimą bėgio pado apačioje ir tuo pat metu veikia kaip pagrindinis šoninis stabdymo elementas. Tai reiškia, kad spaustuko geometrija turi būti patvirtinta ne tik vertikaliai veikiančiai pirštinės apkrovai, bet ir šoninei jėgai, kurios dydis žymiai skiriasi priklausomai nuo spaustuko konstrukcijos. Nepakankamos šoninės našumo spaustuko parinkimas tiesioginio tvirtinimo sistemoje gali sukelti bėgių tarpą padidėjimą, ypač lenktuose kelio ruožuose, kai veikia didelės centrifūginės jėgos.

Izoliuojamoji bėgio padėklų plokštelė tiesioginio tvirtinimo sistemose taip pat sąveikauja su bėgių tvirtinimo detalės būdais, kurie veikia pritvirtinimo sprendimus. Minkštesnis pagalbinis padas leidžia didesnį bėgių galvutės išlinkimą po apkrova, dėl ko keičiasi laikiklio darbo kampas ir gali pasikeisti pirštinės apkrova, sumažėjus jiems žemiau numatyto projektinio dydžio. Inžinieriai turi įvertinti visą padų ir laikiklių kombinaciją, nustatydami komponentus tiesioginiam pritvirtinimui.

Pagrindiniai techniniai parametrai, skirti bėgių laikiklių parinkimui

Pirštinės apkrova ir spyruoklinė standumas

Pirštinės apkrova – tai vertikali laikiklio veikiamoji jėga, kurią jis taiko bėgio padoje – yra svarbiausias parametras bėgių tvirtinimo detalės parinkimo procese. Kiekviena tvirtinimo sistema turi numatytą pirštinės apkrovos diapazoną, kuris paprastai išreiškiamas kilonjutonais vienam bėgio atraminiam taškui ir užtikrina pakankamą bėgio fiksavimą be perdidelės izoliatoriaus ar bėgio pado apkrovos. Teisingas parinkimas reiškia, kad reikia patikrinti, ar laikiklis užtikrins pirštinės apkrovą šiame diapazone visame numatytame montavimo sukimo momento ir eksploatacijos metu įvykstančio nusidėvėjimo būsenų diapazone. bėgių tvirtinimo detalės teisingas parinkimas reiškia, kad reikia patikrinti, ar laikiklis užtikrins pirštinės apkrovą šiame diapazone visame numatytame montavimo sukimo momento ir eksploatacijos metu įvykstančio nusidėvėjimo būsenų diapazone.

Pavasario standumas, kuris apibūdina, kaip keičiasi pirštų apkrova priklausomai nuo tvirtinimo detalės deformacijos, yra vienodai svarbus. Standesnė tvirtinimo detalė yra jautresnė montavimo nuokrypiams ir gali sukurti per didelę apkrovą, jei komponentai neatitinka nustatytų matmenų tolerancijų. Minkštesnė tvirtinimo detalė leidžia didesnę montavimo kintamumą, tačiau gali sukurti nepakankamą pirštų apkrovą, jei bėgių padas reikšmingai susispaudžia veikiant apkrovai. Nurodytas standumas turi atitikti viso tvirtinimo komplekto bendrą lankstumą.

Bandomųjų sertifikatų bėgių tvirtinimo detalės turėtų įtraukti apkrovos-deformacijos kreives, gautas laikantis atitinkamo tarptautinio standarto, pvz., EN 13481 ar AREMA nurodymų, patvirtinančias, kad išmatuota tvirtinimo detalės našuma patenka į sistemos nustatytą ribų rėmą. Remtis tik matmenine pritaikymo tikslumu, neįvertinus jėgos-deformacijos elgsenos, yra dažna klaida, sukelianti netinkamą bėgių tvirtinimo detalės lauko montavimuose.

Geometrinė suderinamumas: tvirtinimo detalės profilis, tvirtinimo elementų žingsnis ir bėgio skerspjūvis

Be jėgos charakteristikų, fizinė geometrinė suderinamumas yra labiausiai akivaizdus bėgių tvirtinimo detalės pritaikymo aspektas. Laikiklis turi tinkamai įsitvirtinti ant savo tvirtinimo elemento, su teisingu įsiterpimo gylis ir šonine padėtimi santykiuose su bėgių apačios kraštu. Net nedideliai nuokrypiai nuo reikalaujamo tvirtinimo elemento tarpų, laikiklio kojelės ilgio arba nosies pločio gali užkirsti kelią tinkamam įsitvirtinimui ir pažeisti numatytą spaustukų geometriją.

Skirtingos geležinkelių valdymo institucijos nustatė konkrečius laikiklių profilius savo infrastruktūrai, o šie standartai egzistuoja būtent todėl, kad geometrija lemia veikimą. Pirkant keičiamuosius bėgių tvirtinimo detalės komponentus inžinieriai turėtų remtis pradiniais sistemos brėžiniais arba infrastruktūros valdytojo patvirtintu komponentų sąrašu, o ne tik fizinio palyginimo su išnaudotu ar pažeistu laikikliu. Išnaudoti laikikliai gali būti deformuoti, todėl jų geometrija dažnai nebepriklauso nuo teisingos specifikacijos.

Bėgių profilio suderinamumas taip pat turi būti patvirtintas, kaip minėta anksčiau. Šakutės galas turi būti įtvirtintas bėgio padės viršutinėje paviršiaus dalyje nustatyto atstumo nuo padės krašto. Jei galas yra per arti krašto, kyla rizika, kad bėgio padė bus sušvelninta; jei per toli į vidų, efektyvi galinė apkrova sumažėja dėl trumpesnio jėgos peties. Šis atitikties reikalavimas tiesiogiai susieja šakutės parinkimą su bėgio profilio specifikacija kiekvienoje bėgių zonoje.

Medžiagos klasė ir nuovargio atsparumas

Bėgių tvirtinimo detalės dažniausiai gaminamos iš spyruoklinės plieno, o konkrečios medžiagos klasės įtakoja tiek pradines mechanines savybes, tiek ilgalaikį šakutės nuovargio gyvenamąjį ciklinės apkrovos sąlygomis. Aukštos intensyvumo ar aukšto greičio taikymo atveju šakutės turi parodyti pakankamą nuovargio atsparumą milijonams apkrovos ciklų be reikšmingo galinės apkrovos praradimo. Todėl medžiagos specifikacija turi būti pritaikyta konkrečios taikymo vietos eismo intensyvumui.

Korozijos atsparumas yra dar vienas medžiagų pasirinkimo veiksnys, susijęs su sistemos suderinamumu. Bėgių tvirtinimo detalės pritaikyti pakrantės, tunelių ar chemiškai agresyviose aplinkose gali reikėti specialių paviršiaus apdorojimų ar medžiagų rūšių, kad būtų išvengta korozijos, kuri laikui bėgant gali pažeisti spaustukų spyruoginius savybes. Parinkiant bėgių tvirtinimo detalės tvirtinimo sistemą, naudojamą reikalaujančioje aplinkoje, aplinkos poveikio klasė turi būti įtraukta į medžiagų specifikaciją kartu su mechaninėmis sąlygomis.

Medžiagų tiekėjai bėgių tvirtinimo detalės turėtų galėti pateikti gamyklinius sertifikatus, šiluminio apdorojimo įrašus ir nuovargio bandymų duomenis, patvirtinančius atitiktį taikomoms normoms. Pirkimo komandos turėtų šiuos dokumentus reikalauti kaip standartinės patvirtinimo procedūros dalies, o ne remtis tik matmeniniais tikrinimais priimančiojoje kontrolėje.

Praktiniai žingsniai, skirti patikrinti spaustukų ir sistemos suderinamumą

Sistemos dokumentacijos ir patvirtintų komponentų sąrašų konsultavimas

Patikimiausias pradžios taškas, parinkiant bėgių tvirtinimo detalės yra originali tvirtinimo sistemos dokumentacija. Ji paprastai apima sistemos brėžinį, kuriame pavaizduota spaustuko nominalioji geometrija, tvirtinimo elementų (ankščių) išdėstymas ir bėgių profilis, kuriam jis sukurtas, taip pat techninės specifikacijos lapą, nurodantį reikalaujamą pirštų („toe“) apkrovos diapazoną, spaustuko standumą ir patvirtintas medžiagų rūšis. Dauguma infrastruktūros valdytojų palaiko patvirtintų komponentų sąrašą, kuriame nurodomos konkrečios spaustukų modifikacijos, leistinos naudoti jų tinkluose.

Kai originali sistemos dokumentacija nepasiekiama, inžinieriai dažnai gali gauti ją iš sistemos kūrėjo arba infrastruktūros valdytojo techninio skyriaus. Senesnėms sistemoms, kurių dokumentacija prarasta, fizinis atvirkštinis inžinerinis projektavimas kartu su esamų spaustukų apkrovos-deformacijos bandymais gali atkurti veikimo specifikaciją, pagal kurią galima patikrinti naujus bėgių tvirtinimo detalės spaustukus.

Verta paminėti, kad daugelis tvirtinimo sistemų išsivystė per kelias kartas, o atnaujinti spaustukų dizainai yra geometriškai panašūs, tačiau jų veikimo charakteristikos yra pakeistos. Inžinieriai turėtų patikrinti ne tik sistemos šeimą, bet ir konkrečią kartą ar variantą, pasirenkant keitinį. bėgių tvirtinimo detalės .

Vietos bandymas ir vietos patvirtinimas

Net kai bėgių tvirtinimo detalės buvo patvirtinti dokumentų apžvalgos ir laboratorinių bandymų metu, todėl vietos bandymas atstovaujančioje bėgių ruošoje yra vertingas galutinis žingsnis prieš masinę diegimo pradžią. Vietos bandymai atskleidžia montavimo problemas, įrankių suderinamumo sunkumus bei bet kokius netikėtus sąveikos reiškinius tarp spaustuko ir faktiškai pastatytos bėgių geometrijos, kurie gali būti nepastebimi kontroliuojamoje laboratorinėje aplinkoje.

Vietos bandymo metu montavimo sukimo momentas turėtų būti išmatuotas ir palygintas su projektavimo specifikacija, o sumontuoto spaustuko įsitaisymo geometrija turėtų būti patikrinta bėgių tvirtinimo detalės reikia patikrinti, kad būtų patvirtinta, jog tvirtinimo elementų pirštinės dalys liečia bėgių apačią tinkamoje vietoje. Prieš leidžiant sistemą plačiajam naudojimui, reikia ištirti visus tvirtinimo elementus, kurie atrodo pasvirę, tiltuojantys arba netinkamai įsitaisę.

Po montavimo atlikti pirštinės apkrovos matavimai, naudojant kalibruotus tvirtinimo elementų matuoklius, gali patvirtinti, kad įmontuoti bėgių tvirtinimo detalės teikia tikėtiną spaudimo jėgą. Šiuos matavimus reikia atlikti tiek nedelsiant po montavimo, tiek po pradinės eismo apkrovos laikotarpio, nes kai kurios sistemos patiria nedidelį, bet prognozuojamą pirštinės apkrovos sumažėjimą pritaikymo fazėje, kai susijungiančios paviršiaus dalys prisitaiko viena prie kitos.

Dažniausiai užduodami klausimai

Ar vienos tvirtinimo sistemos bėgių tvirtinimo elementai gali būti naudojami kitose sistemose, jei jie atrodo tinkamai priderantys?

Tik fizinis priderėjimas nepatvirtina suderinamumo. Bėgių tvirtinimo detalės kurie, atrodo, tinka kitai sistemai, gali sukelti neteisingus išilginius apkrovos jėgų (toe loads) reikšmes, neteisingą deformacijos elgesį arba nepakankamą skersinę fiksaciją, o visi šie veiksniai laikui bėgant gali sukelti bėgių geometrijos pablogėjimą arba komponentų pažeidimą. Visada patikrinkite išilgines apkrovos jėgas (toe load), standumą ir geometrinius parametrus pagal tikslinės sistemos technines specifikacijas prieš keisdami tvirtinimo elementus tarp skirtingų sistemų.

Kiek dažnai reikia tikrinti bėgių tvirtinimo elementus dėl nusidėvėjimo ar išilginės apkrovos (toe load) praradimo?

Tikrinimo dažnumas bėgių tvirtinimo detalės tai priklauso nuo eismo intensyvumo, ašies apkrovų ir aplinkos sąlygų, tačiau dauguma infrastruktūros valdytojų įprastinių bėgių patruliavimų metu atlieka vizualinę apžiūrą ir periodiškai – prieš atliekant bėgių išlyginimą (tamping) ar šlifavimą (grinding) – atlieka oficialius išilginių apkrovų (toe load) tikrinimus. Intensyviai naudojamose linijose reikia dažniau tikrinti bėgių tvirtinimo detalės nei mažo eismo šakose.

Ką sukelia neteisingas bėgių tvirtinimo elementų veržimo momentas?

Per mažas veržimo momentas bėgių tvirtinimo detalės nebus pasiektas nurodytas sukimo apkrova, dėl ko bėgiams bus pritvirtinta per silpnai, todėl jie bus pažeidžiami išilginio slinkimo ir pakėlimo. Per stipriai priveržti tvirtinimo elementai gali sutrūkti izoliatorius, pažeisti bėgio apačios paviršių arba sukurti liktines įtempis tvirtinimo elemente, kurios greičiau sukelia nuovargio sugadinimą. Tinkama veržimo jėga, patikrinta montavimo metu, yra būtina norint pasiekti tvirtinimo sistemos numatytą veikimą.

Ar bėgių tvirtinimo elementai yra standartizuoti tarptautiniu mastu, ar jų specifikacijos skiriasi priklausomai nuo šalies?

Nors yra tarptautinės pripažintos bandymų normos, pvz., EN 13481, kuriose apibrėžiamas būdas, kaip bėgių tvirtinimo detalės turėtų būti bandomi, vieningos visuotinės tvirtinimo elemento specifikacijos neegzistuoja. Skirtingos geležinkelio tinklo sistemos naudoja skirtingas tvirtinimo sistemas, o kiekviena sistema turi savo tvirtinimo elemento geometriją ir veikimo reikalavimus. Inžinieriai, dirbantys tarptautiniuose projektuose, turi nustatyti konkrečią tvirtinimo sistemą, patvirtintą tiksliniam tinklui, ir įsigyti bėgių tvirtinimo detalės patvirtintus pagal tos sistemos reikalavimus, o ne manyti, kad jie yra tarpusavyje keičiami visame pasaulyje.
