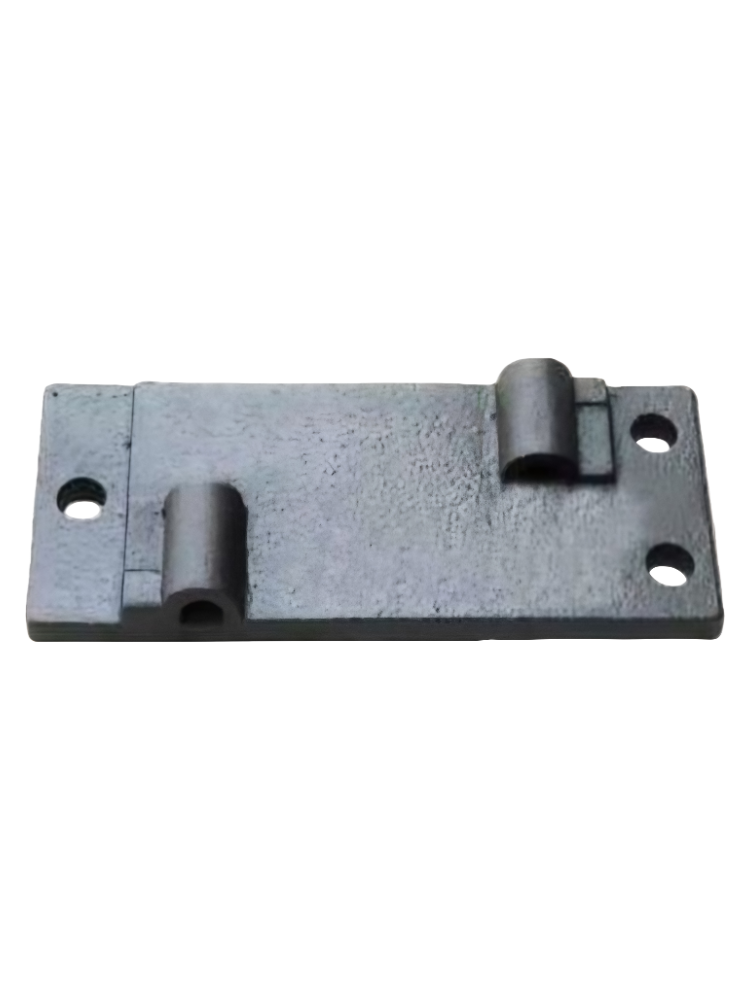

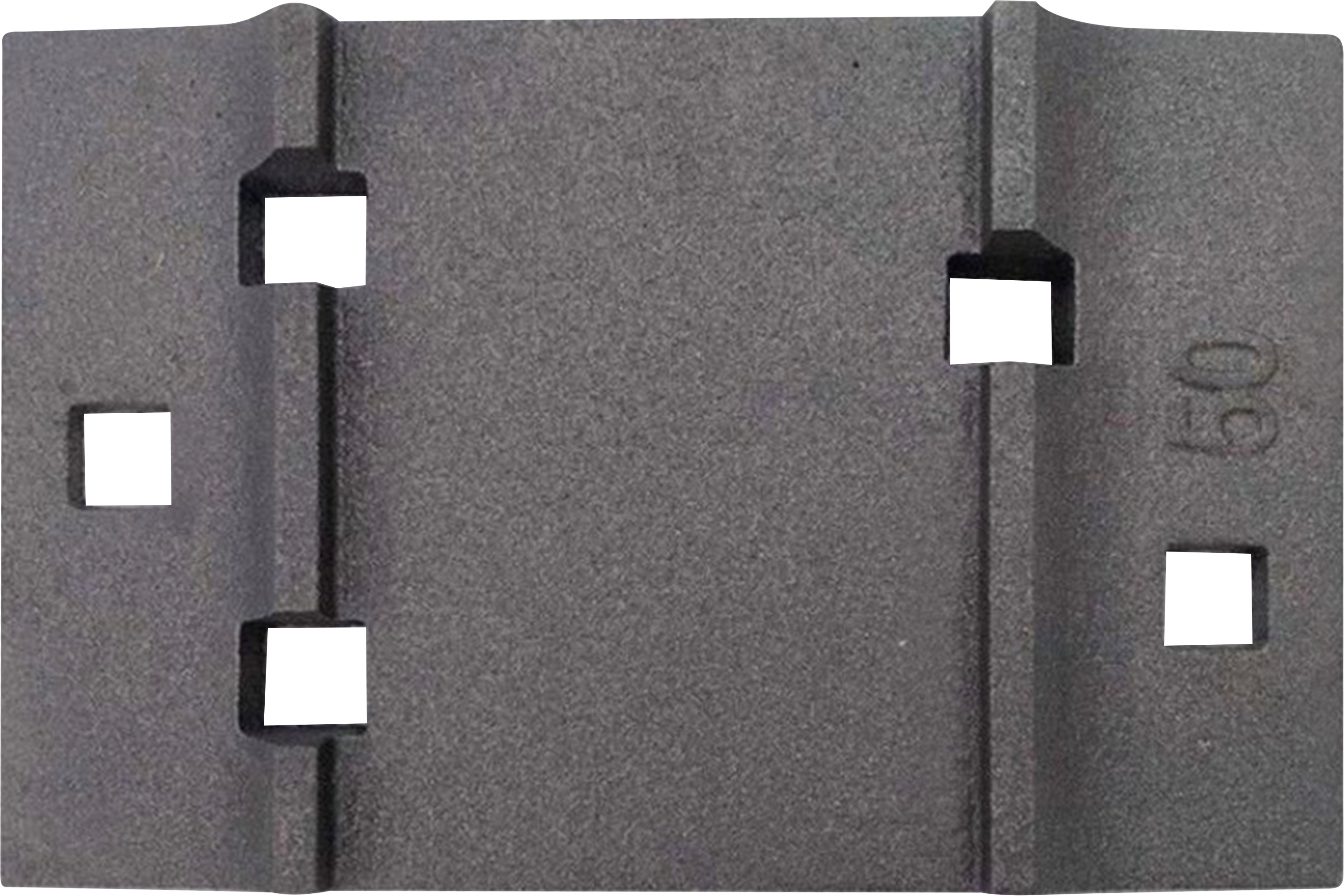

Denetimde ray bağlantı plakaları düzenli ray bakımı sırasında ray altyapısının güvenliğini ve işlevsel güvenilirliğini sağlamak açısından hayati öneme sahiptir. Ray bağlantı plakaları, ahşap veya beton traversler üzerine ray yüklerini dağıtan kritik sabitleme bileşenleridir; bu sayede ray kayması önlenir ve doğru ray açıklığı korunur. Planlı bakım döngüleri sırasında ray denetçileri, ray bağlantı plakalarını aşınma desenleri, yapısal bütünlük ve doğru konumlandırma açısından sistematik olarak değerlendirmelidir; böylece ray geometrisini veya tren operasyonlarını tehlikeye atan olası arıza noktaları önceden tespit edilebilir.
Demiryolu travers plakaları için denetim metodolojisi, yüzey koşullarını ve işlevsel performans özelliklerini ele alan görsel değerlendirme teknikleri ile boyutsal doğrulama prosedürlerini bir araya getirir. Hat bütünlüğünden sorumlu bakım ekipleri, yüksek tonajlı ana hat koridorlarından daha hafif trafik yoğunluğuna sahip endüstriyel yan hatlara kadar çeşitli hizmet ortamlarında kullanılan demiryolu travers plakalarını dikkate alacak standartlaştırılmış denetim protokolleri geliştirmelidir. Demiryolu travers plakalarının bu sistematik incelenmesi, korozyon nüfuzu, kenar aşınması, cıvata deliği uzaması ve travers plakası kayması gibi ray kararsızlığına yol açabilen bozulma mekanizmalarının erken tespit edilmesini sağlar.
Demiryolu Travers Plakaları İçin Görsel Denetim Prosedürleri
Yüzey Durumu Değerlendirmesi
Demiryolu travers plakalarının görsel incelemesine, korozyon desenlerini, malzeme kaybını ve kaplama bozulmalarını belirlemek amacıyla yeterli aydınlatma altında yüzey koşullarını inceleyerek başlayın. Nem birikimine maruz kalan demiryolu travers plakalarında genellikle kenarlarda ve ankraj cıvata yuvalarında pas oluşumu gözlenir; bu durum belgelenmeli ve şiddet derecesine göre sınıflandırılmalıdır. Denetçiler, demiryolu travers plakalarının düzgün aşınma mı yoksa lokal bozulma mı gösterdiğini değerlendirmelidir; çünkü lokal bozulma, sorunlu drenaj koşullarını veya balast kirleticilerinden kaynaklanan kimyasal etkileri işaret edebilir.
Demiryolu travers plakalarında, ankraj cıvata deliklerinden veya çevrimsel yüklerin gerilimi yoğunlaştırdığı omuz bölgelerinden kaynaklanan çatlakları kontrol edin. Başlangıç noktalarının ötesine uzanan görünür çatlak yayılımı gösteren demiryolu travers plakaları, tren yükleri altında ani plaka başarısızlığına yol açabileceğinden hemen değiştirilmek üzere işaretlenmelidir. Çatlak konumlarını ve yönlerini ray bağlantı plakaları kusurların gelişimini denetim aralıkları boyunca izlemeyi sağlayan standartlaştırılmış gösterim sistemlerinin kullanılması.
Konumsal Kararlılık Doğrulaması
Ray tabanı ve travers orta çizgileriyle uyumlu şekilde yerleştirilmiş olan travers plakalarının doğru hizalanıp hizalanmadığını değerlendirin; çünkü yanal kayma, ankraj cıvatası geriliminin yetersiz olduğunu veya traversin bozulduğunu gösterir. Orijinal montaj konumlarından yer değiştiren travers plakaları, hem plaka aşınmasını hem de travers ezilmesini hızlandıran düzensiz yük dağılımı modelleri oluşturur. Travers plakalarında tasarım konumlarından beş milimetreden fazla yer değiştirme gözlemlendiğinde, sapma mesafelerini ölçün.
Raylı sistem travers plakalarını, travers yüzeylerine göre eğim veya dönme açısından değerlendirin; bu durum, ankraj sisteminin başarısızlığını veya plaka temas alanlarının altındaki yerel travers bozulmasını gösterir. Açılı sapmalar gösteren raylı sistem travers plakaları, doğru ray oturumunu engeller ve dinamik tekerlek yükleri altında hat açıklığının (gauge) kararlılığını tehlikeye atar. Konumsal sapmaların izole olaylar mı yoksa daha kapsamlı ray yapısı sorunlarını işaret eden sistematik bir örüntü mü olduğunu belirlemek için komşu travers plakalarını inceleyin.
Boyutsal ve İşlevsel Test Yöntemleri
Aşınma Ölçüm Protokolleri
Ray tabanı aşınmasından kaynaklanan malzeme kaybını nicelendirmek amacıyla, demiryolu travers plakalarının omuz yüksekliğinin sistematik olarak ölçülmesi. Eğri hat kesimlerinde ve ağır taşıma koridorlarında kullanılan demiryolu travers plakaları, dikey ray tutma kapasitesini azaltan hızlandırılmış omuz aşınması yaşar. Omuz boyutlarını, düzenli aralıklarla demiryolu travers plakalarında kaydetmek için kalibre edilmiş ölçüm aletleri kullanın; sonuçları üretici teknik özelliklerine ve bakım standartlarında belirlenen değiştirme kriterlerine göre karşılaştırın.
Ray eğimini (cant) tutma kapasitesini önemli ölçüde azaltan ve yan yükleme olayları sırasında tren çıkması riskini artıran, orijinal yüksekliğinin yüzde yirmisinden fazla omuz aşınması gösteren ray başlığı plakalarını (railroad tie plates) belgeleyin. Ray başlığı plakalarında iç (gauge) ve dış (field) kenarlar arasında asimetrik aşınma desenleri, ray hareket eğilimlerini veya başlangıçta uygulanan yanlış ray eğimini (cant) gösterir. Belirli hat kesimlerindeki ray başlığı plakaları üzerinde bu farklı aşınma oranlarını izleyerek, bağlantı sistemi güncellemesi veya ray yenilemesi gerektiren bölümleri belirleyin.
Bağlantı Cıvatası Bütünlüğü Değerlendirmesi
Ray bağlantı plakalarını sabitleyen ankraj cıvatalarını, uygun gerilme, dişli kavrama ve sıkma kuvvetini azaltan korozyon hasarı açısından inceleyin. Ray bağlantı plakaları, konumlarını korumak ve yanal kuvvetleri ray traverslerine aktarmak için ankraj cıvatasının ön gerilmesine dayanır. Ray bağlantı plakalarındaki cıvata sıkılığını, kalibre edilmiş tork ölçüm araçları veya gevşek bağlantıları tespit eden ve yeniden sıkma işlemlerini gerektiren manuel yöntemlerle test edin.
Ray bağlantı plakalarındaki cıvata deliklerini, tekrarlayan gevşeme döngülerini veya aşırı yüklenme koşullarını gösteren uzama veya deformasyon açısından inceleyin. Genişletilmiş cıvata deliklerine sahip ray bağlantı plakaları, bağlantı elemanlarının yeniden sıkılması sonrasında bile yeterli sıkma basıncını sağlayamaz; bu nedenle doğru ankraj kapasitesini yeniden sağlamak amacıyla plaka değiştirilmesi gerekir. Ray bağlantı plakalarında, yoğun dinamik kuvvetlerin oluştuğu bölgelerle ilişkili cıvata deliği hasarı desenlerinin (örneğin ağır frenleme bölgeleri veya eğim geçişleri) olup olmadığını değerlendirin.
Kusur Sınıflandırması ve Yanıt Öncelikleri
Kritik Kusurların Belirlenmesi
Kalınlık boyunca çatlaklar, tam ankraj cıvatası arızası veya şiddetli omuz kaybı gösteren ray tutucu plakalarını, bir sonraki tren geçişi öncesinde hemen onarım gerektiren kritik kusurlar olarak sınıflandırın. Bu durumdaki ray tutucu plakaları, ray geometrisinin kararlılığına doğrudan tehdit oluşturur ve değiştirilmesi tamamlanana kadar hız kısıtlamaları uygulanmasını gerektirir. Kritik ray tutucu plakalarını yüksek görünürlüklü işaretleyicilerle etiketleyin ve bakım ekiplerinin görevlendirilmesi amacıyla tam konumlarını ray koordinat sistemini kullanarak belgeleyin.
Nominal kalınlığın yüzde otuzunu aşan önemli kesit kaybı ile ileri düzey korozyon gösteren ray tutucu plakalarını öncelikli değiştirme adayları olarak belirleyin. Geniş ölçüde malzeme bozulmasıyla zayıflamış ray tutucu plakaları, ray yüklerini güvenilir bir şekilde dağıtamaz ve normal trafik koşullarında aniden kırılabilir. Kritik kusurlar kısa ray segmentleri içinde küme halinde ortaya çıktığında, çevresel veya drenaj koşulları nedeniyle hızlandırılmış bozulma meydana gelmiş olabilir; bu durumda tek tek plaka değişimiyle değil, sistemsel düzeltmelerle müdahale edilmesi gerekir.
Önleyici Bakım Göstergeleri
Küçük omuz yuvarlanmaları, yüzey paslanması veya hafif konum kaymaları gibi erken aşınma göstergelerini gösteren ray başlığı plakalarını izleyin; böylece önleyici bakım programına dahil edilebilsinler. Bu aşınma seviyesindeki ray başlığı plakaları hâlâ kullanıma uygun olmakla birlikte, kritik arıza durumlarına ilerlemesini önlemek amacıyla periyodik olarak izlenmeleri gerekir. Hızlı aşınmanın genellikle gerçekleştiği yüksek stres alanlarında — örneğin yön değiştirme noktalarında, geçitlerde ve eğri yaklaşımlarında — ray başlığı plakaları için denetim sıklığını artırın.
Demiryolu travers plakalarına, düzenli hat yüzeyi düzeltme işlemlerinde ele alınabilen rutin bakım öğeleri olarak cıvata gerilimlerinin yeniden ayarlanması, küçük yeniden konumlandırma ayarlamaları veya koruyucu kaplama uygulanması gerektiği belgelenmelidir. Zamanında önleyici müdahaleler alan demiryolu travers plakaları, daha uzun kullanım ömürleri gösterir ve acil değiştirme ihtiyaçları azalır. Demiryolu travers plakaları üzerinde yapılan denetim bulgularını hat bölgeleri boyunca birleştirerek, ekonomik değerlendirmelerle güvenlik risk yönetimi arasında denge kuracak en uygun yenileme zamanlamasını belirleyin.
SSS
Denetim sırasında demiryolu travers plakalarında gözlenen en yaygın arıza modelleri nelerdir?
Demiryolu travers plakaları, genellikle ray hareketi nedeniyle oluşan aşınmadan kaynaklanan omuz aşınması, tekrarlayan yük döngülerinden kaynaklanan ankraj cıvata deliği uzaması ve nemli ortamlarda korozyon nedeniyle kesit kaybı ile en sık arızalanır. Eğri hatlarda kullanılan demiryolu travers plakaları, hem dikey omuz bozulması hem de yanal plaka kayması olmak üzere birleşik aşınma mekanizmalarına maruz kalır. Denetçiler, birden fazla eşzamanlı bozulma modu gösteren demiryolu travers plakalarına öncelik vermelidir; çünkü bu tür plakaların ani arıza ilerlemesini önlemek için acilen değiştirilmesi gerekir.
Ana hattı demiryolu operasyonlarında demiryolu travers plakaları ne sıklıkta denetlenmelidir?
Ağır yük trafiği olan ana hat ray bağlantı plakaları, üç aylık görsel denetimlerle ve boyutsal ölçümler ile ankraj sistemi testleri de dahil olmak üzere ayrıntılı yıllık değerlendirmelerle desteklenmelidir. Orta yoğunlukta koridorlardaki ray bağlantı plakaları genellikle altı aylık kapsamlı denetimlerle ve aylık yaya gözlemleriyle kontrol edilir. Ray bağlantı plakaları için denetim aralıkları, belirli ray kesimlerindeki tonaj birikimi, çevresel etki şiddeti ve geçmiş arıza oranlarına göre ayarlanmalı ve tespit zamanlamasını optimize etmelidir.
Ray bağlantı plakaları onarılabilir mi yoksa kusurlar tespit edildiğinde her zaman değiştirilmek zorunda mıdır?
Hafif yüzey korozyonu veya gevşek ankraj cıvataları olan demiryolu travers plakaları, temizleme, koruyucu kaplama uygulama ve bağlantı elemanlarının tekrar gerilmesi işlemleriyle kullanılabilir durumda tutulabilir. Çatlaklar, şiddetli aşınma veya kalıcı deformasyon gibi yapısal hasar gösteren demiryolu travers plakaları, orijinal yük dağıtım kapasitesini geri kazandıramayacakları için tamamen değiştirilmelidir. Demiryolu travers plakaları için bakım standartları, güvenlik açısından kritik demiryolu altyapısı uygulamalarında öngörülemeyen performans karakteristikleri ve sorumluluk riskleri nedeniyle kaynakla onarım veya kesit takviyesi işlemlerini genellikle yasaklar.
