IV tipo tvirtinimo sistema

iV tipo spyruoklinės juostos tvirtinimo sistema yra geležinkelio bėgių tvirtinimo sistema, susidedanti iš spyruoklinės juostos, įbetonuotos geležinės sėdynės, izoliuoto atstumo reguliavimo bloko ir gumos pagrindo plokštės.

Komponentų sudėtis ir aprašymas

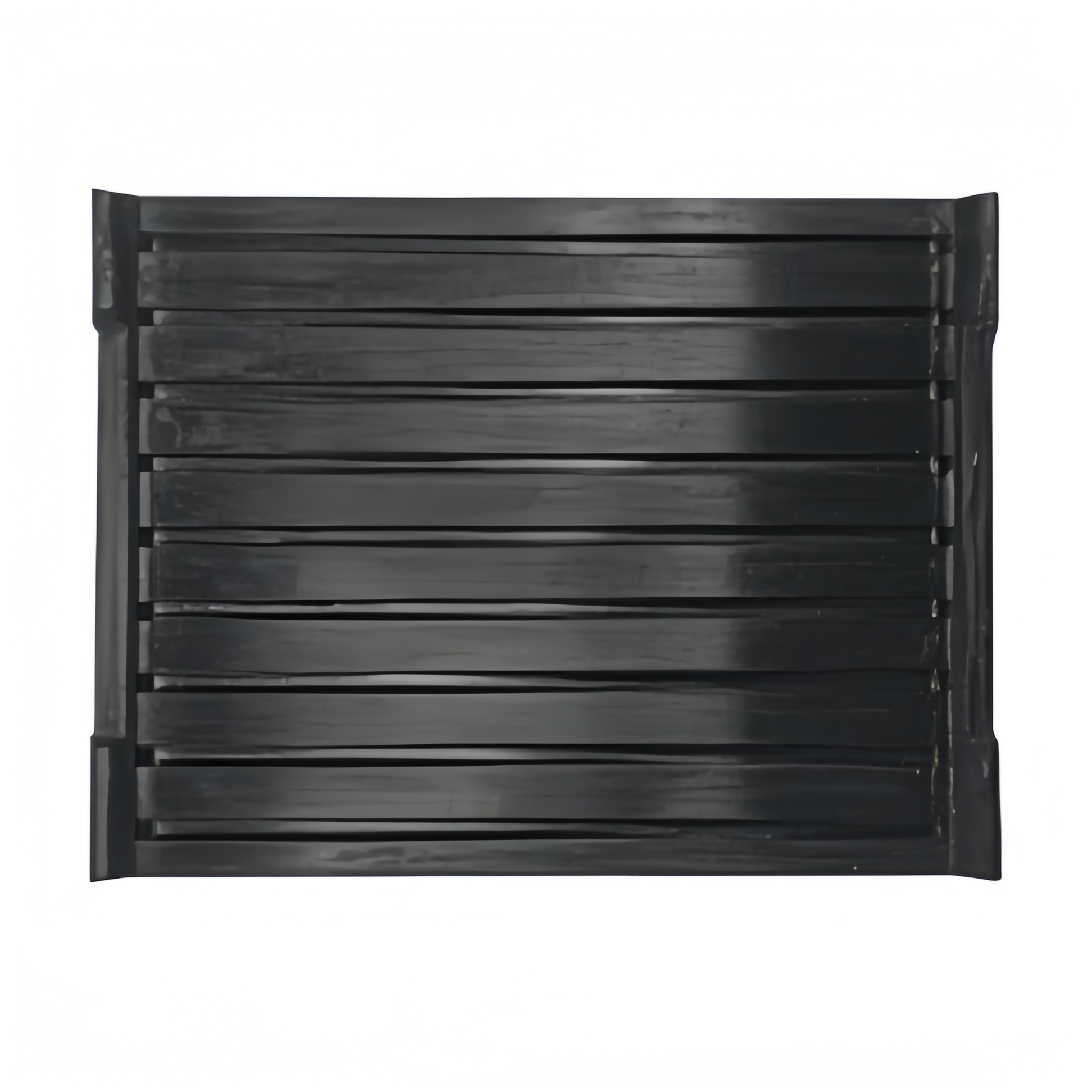

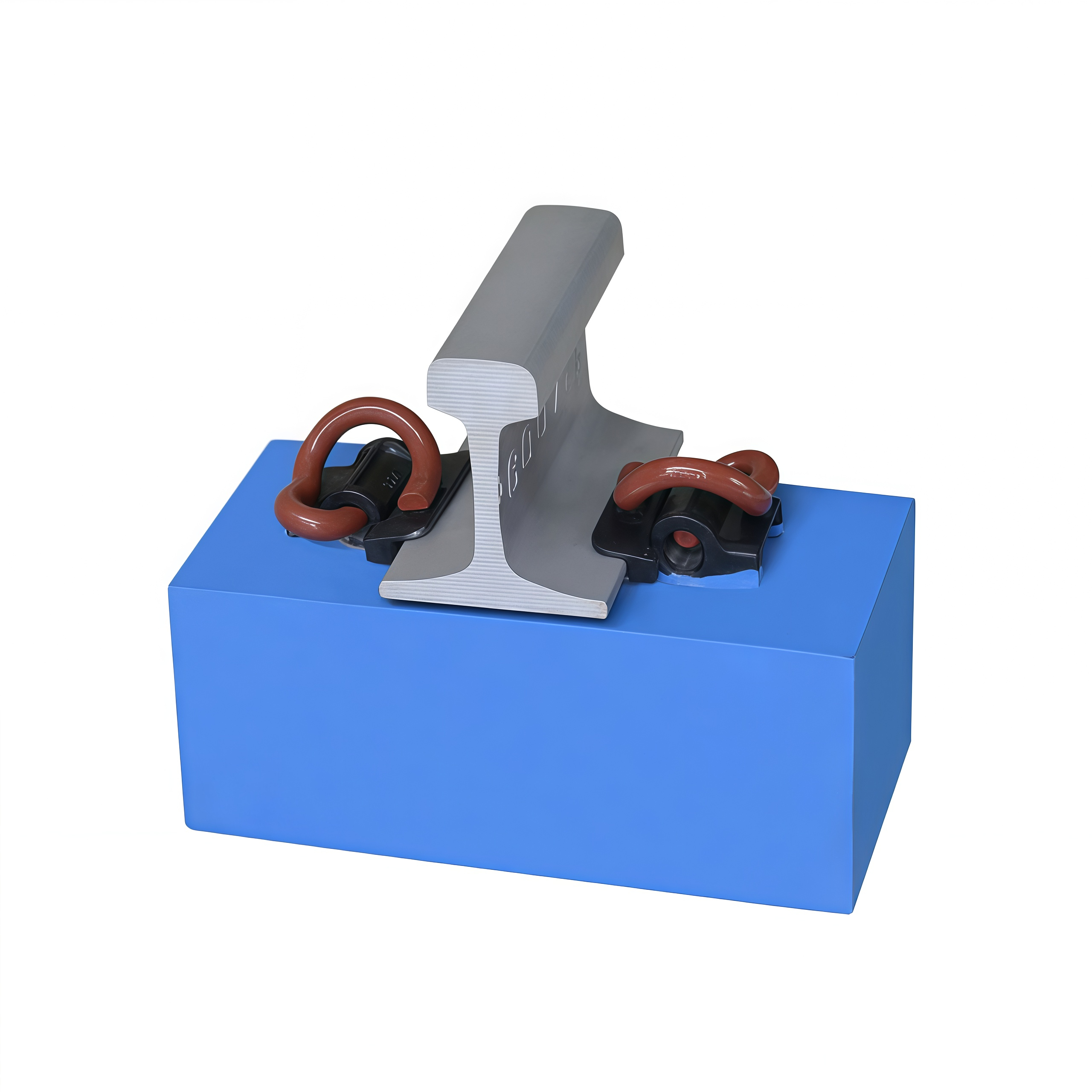

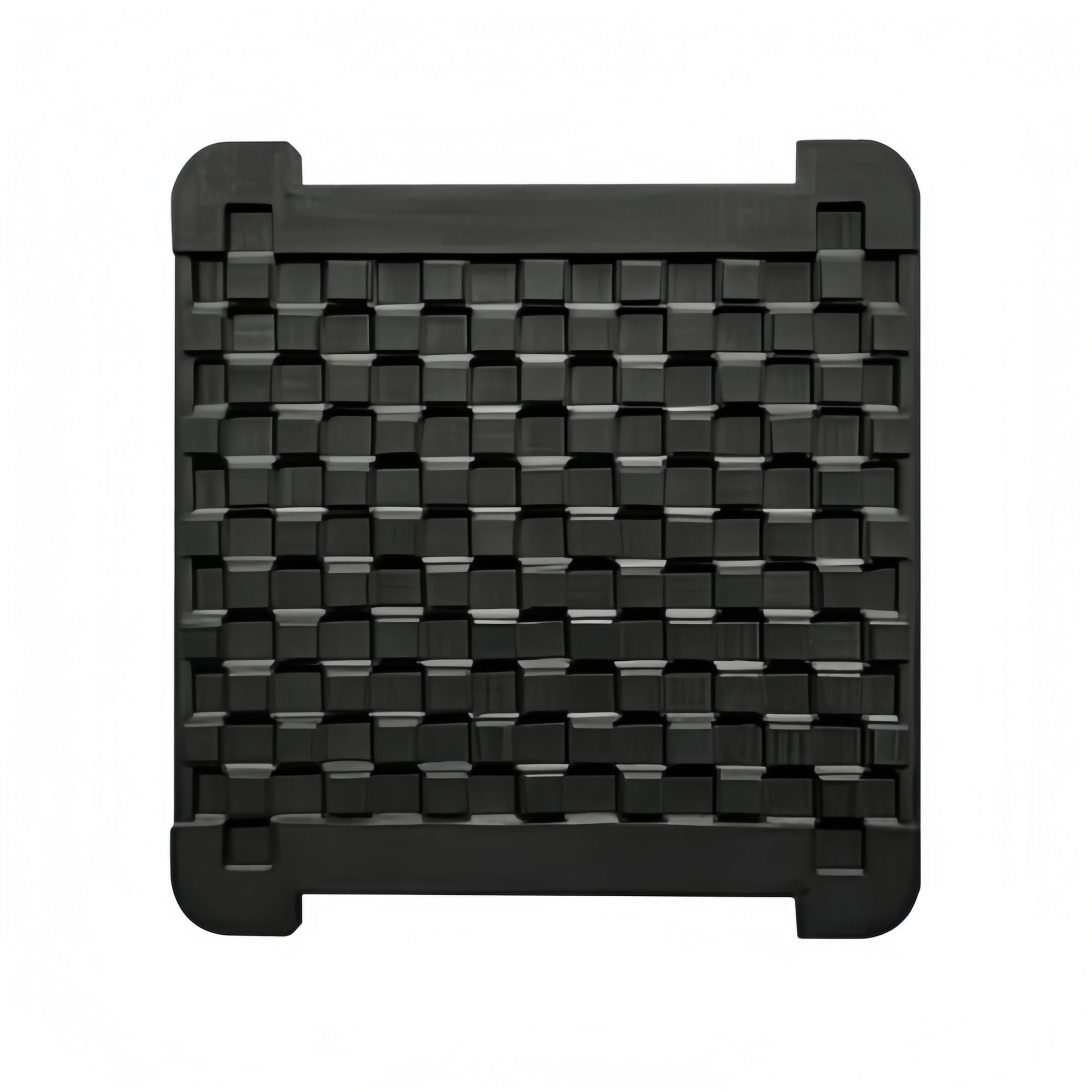

IV tipo tvirtinimo sistema su spaustuku (toliau – tvirtinimo sistema) susideda iš spaustuko, įmontuotos geležinės pagrindo dalies, izoliuoto tarpiklio ir gumos padėklo.

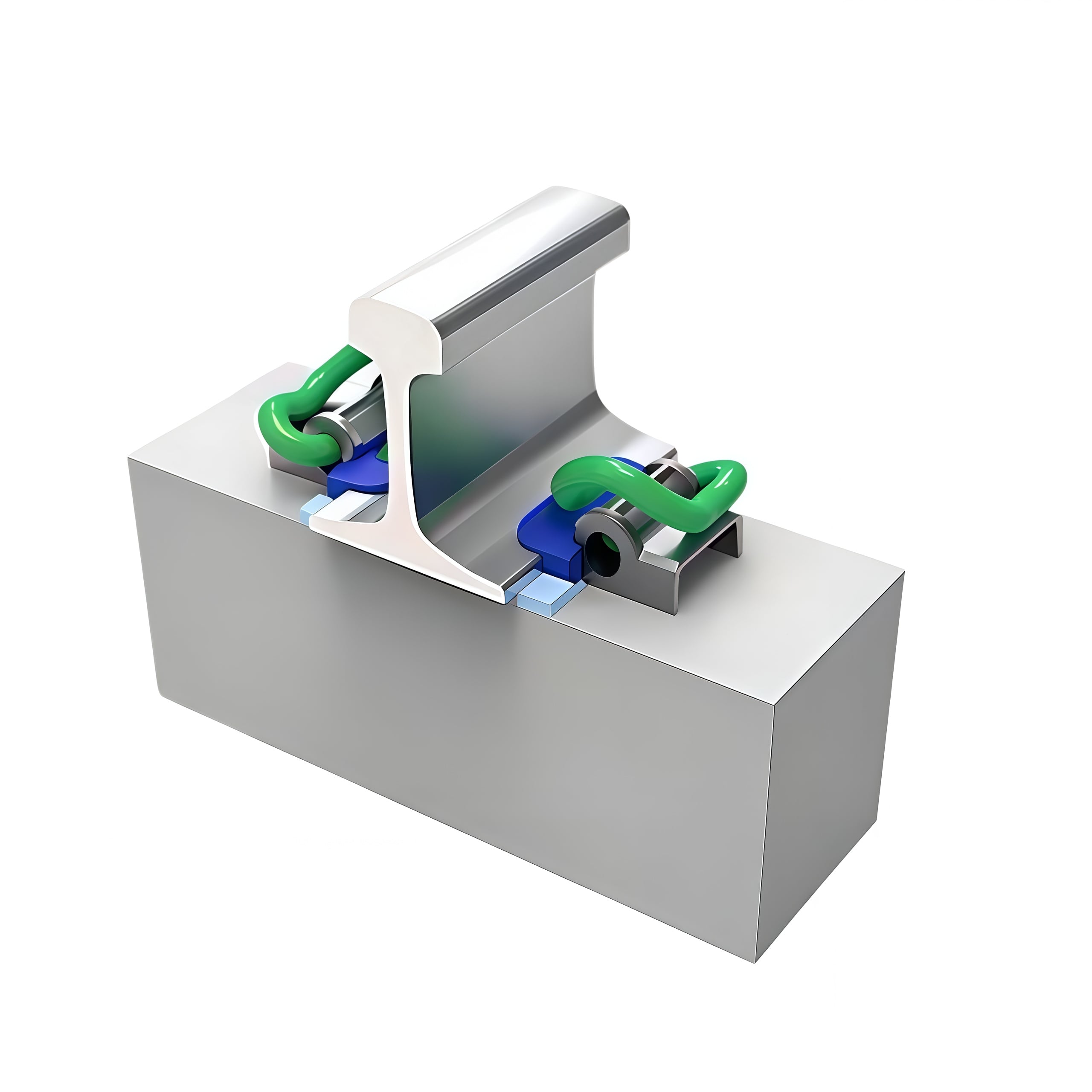

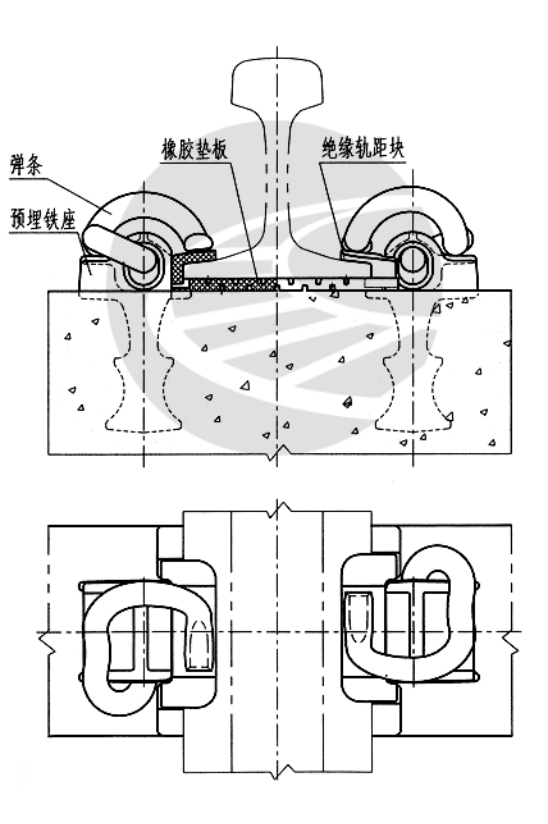

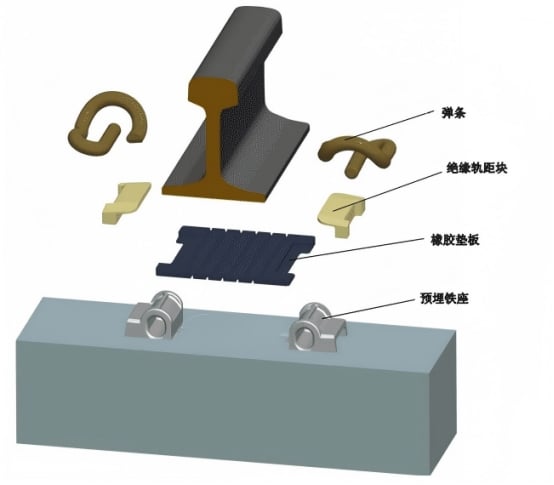

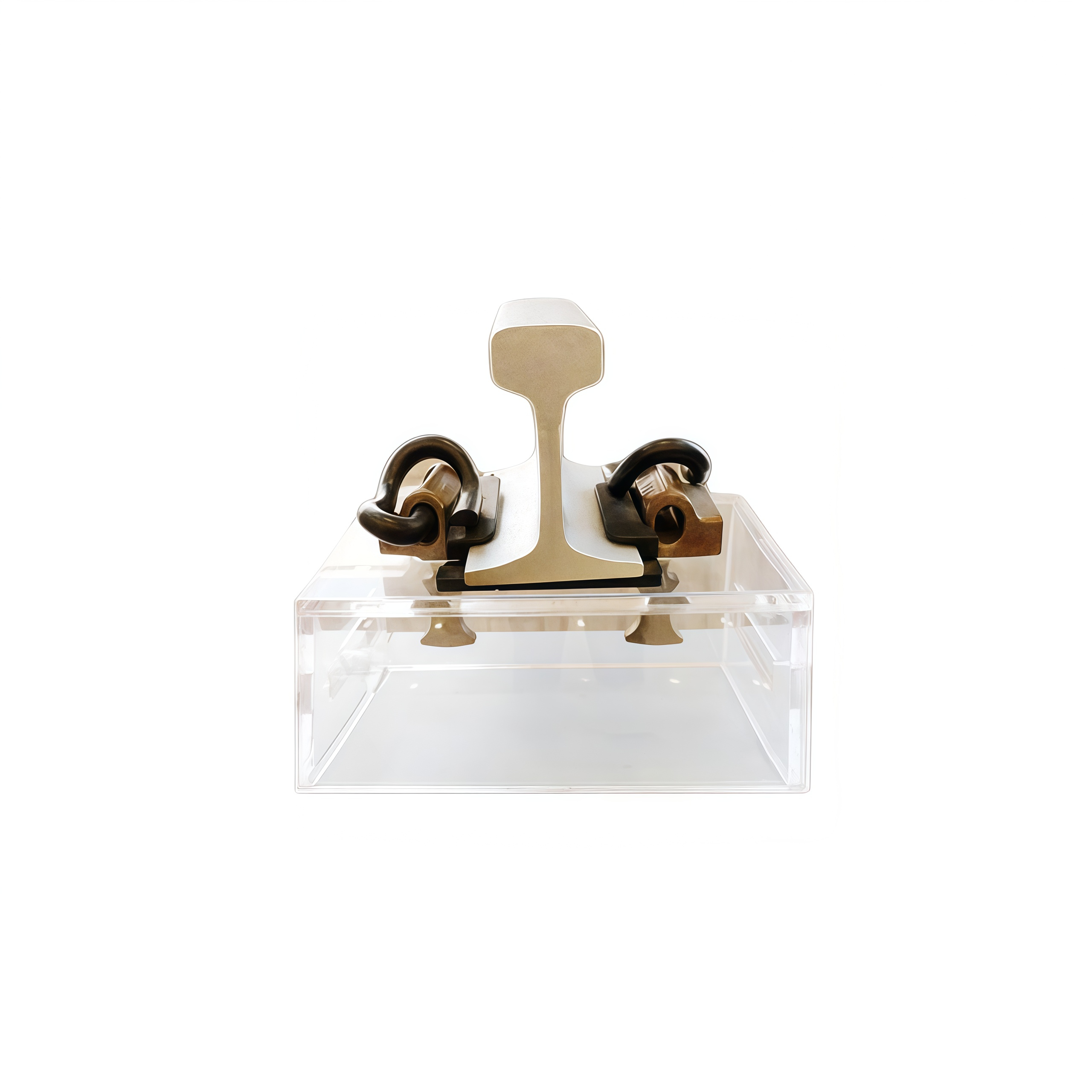

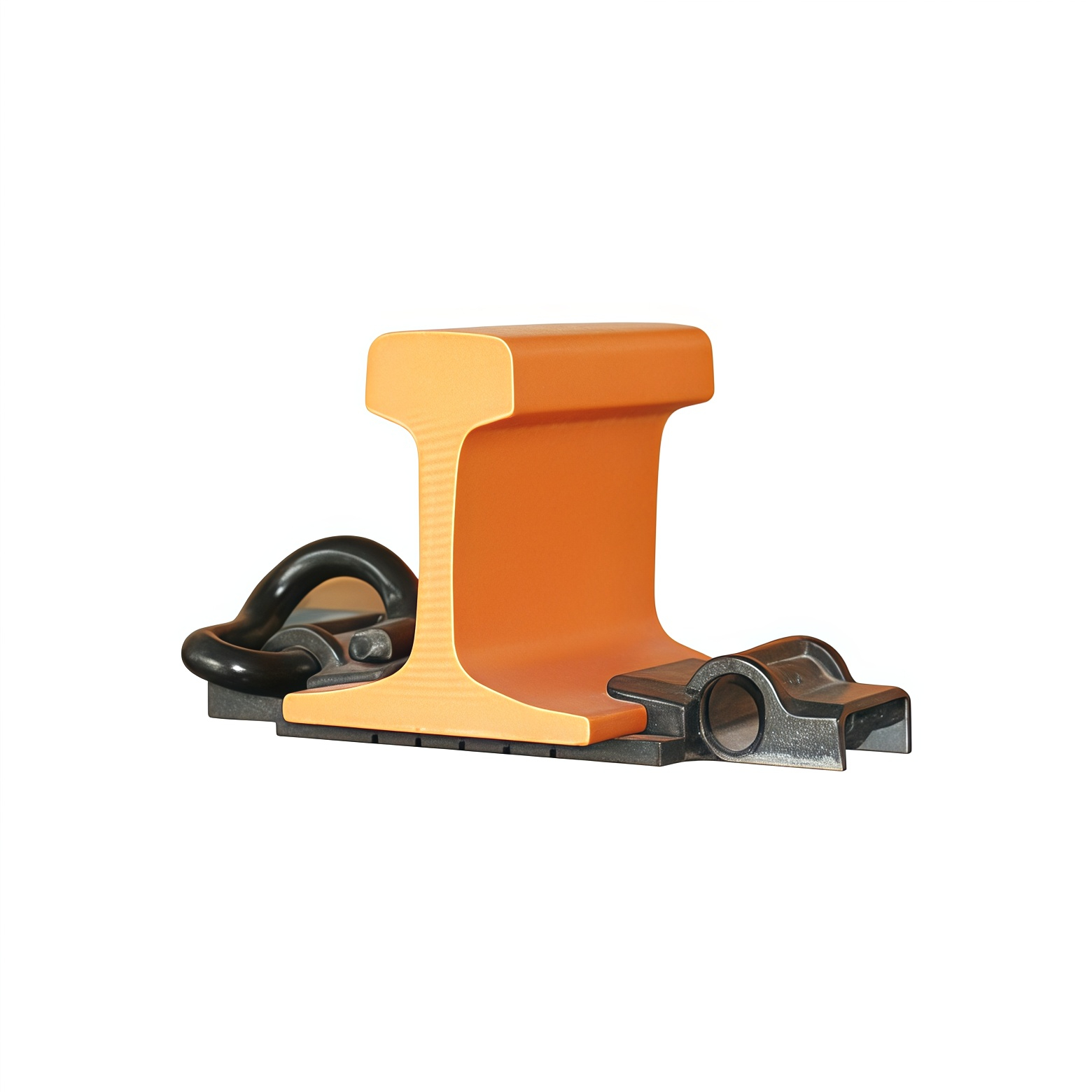

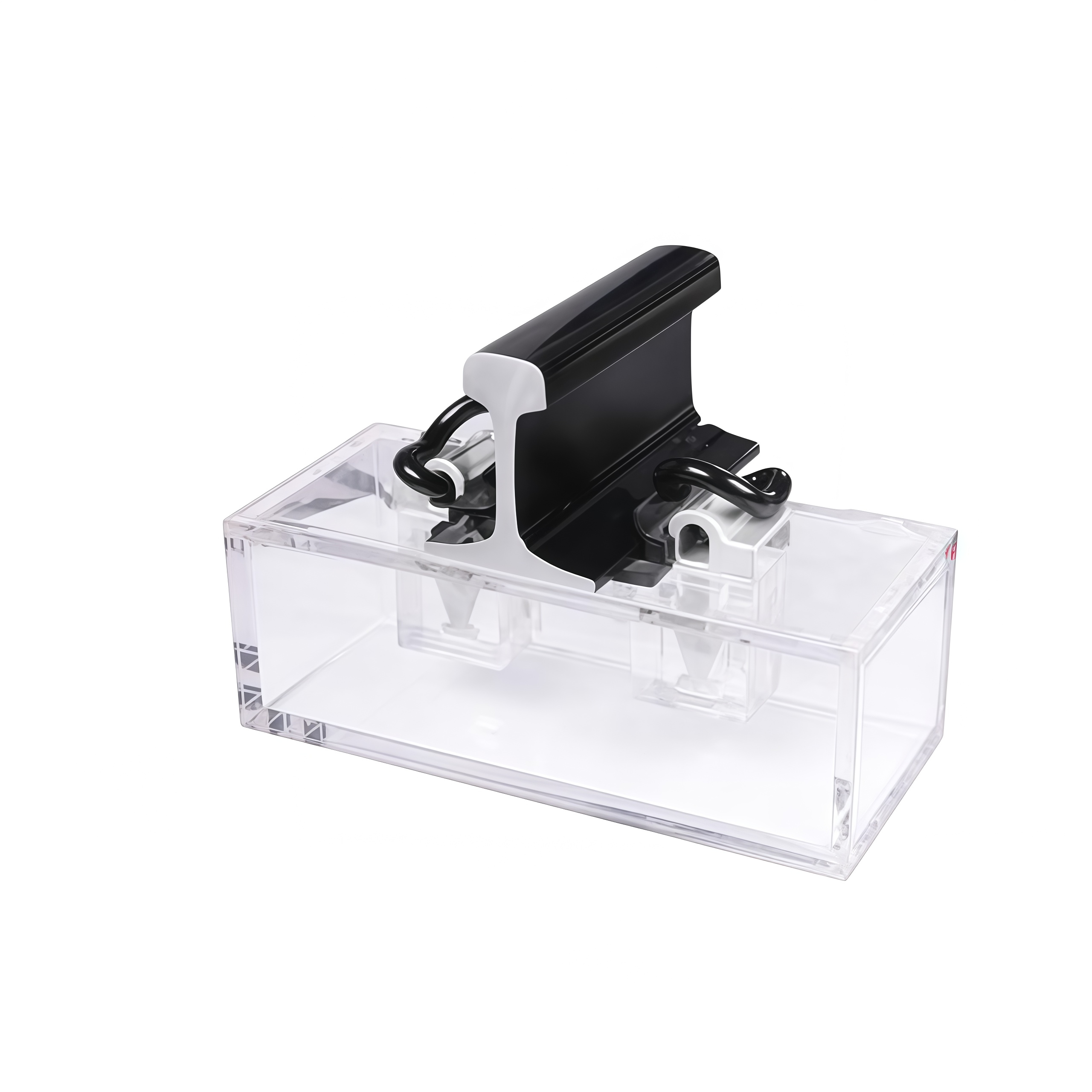

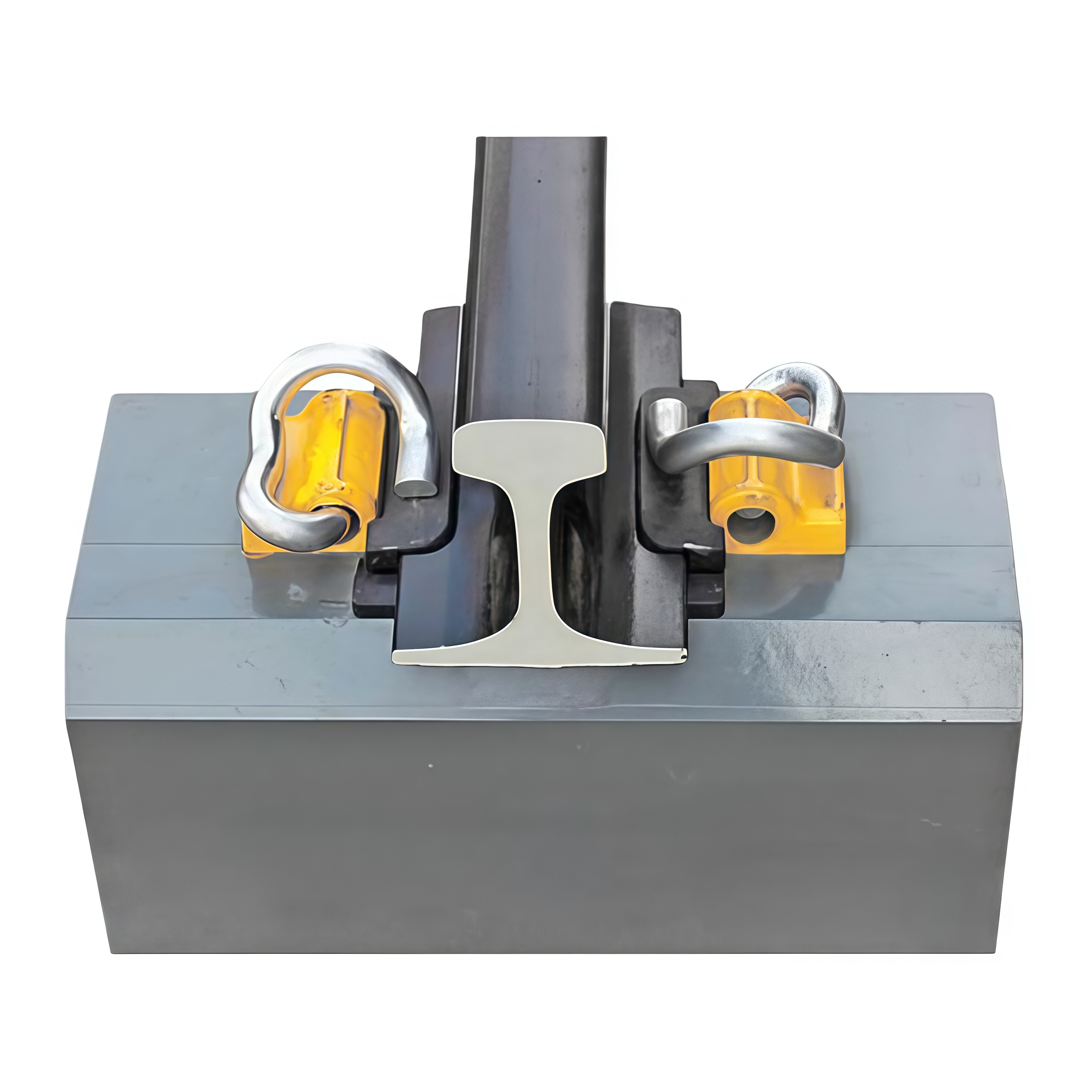

Tvirtinimo sistemos surinkimas pavaizduotas 1 pav.

1 pav.

1.1 Spaustukas

Spaustukai yra trys tipų: C4, JA ir JB. C4 spaustukai paprastai montuojami standartinėse ruošinio dalyse, o JA ir JB spaustukai naudojami bėgių jungtyse. C4 spaustukų skersmuo yra 20 mm, o JA ir JB spaustukų – 18 mm. JA tipo spaustukai turi pilkos spalvos korozijai atsparią dangą ir naudojami su 7, 8 ir 9 numerių jungčių izoliaciniais tarpikliais. JB tipo spaustukai turi juodos spalvos korozijai atsparią dangą ir naudojami su 10, 11, 12 ir 13 numerių jungčių izoliaciniais tarpikliais.

1.2 Izoliuoti tarpikliai

Izoliuoti matavimo bliuskeliai (toliau – matavimo bliuskeliai) yra padalinti į du tipus: matavimo bliuskelius G4 bendrosioms bėgių ruošos dalims ir matavimo bliuskelius G4J bėgių sąjungoms. Kiekvienas tipas turi septynis matmenis: Nr. 7, Nr. 8, Nr. 9, Nr. 10, Nr. 11, Nr. 12 ir Nr. 13. Standartiniam bėgių plotui naudojami Nr. 9 ir Nr. 11.
