In che modo i fissaggi ferroviari variano tra le linee ferroviarie ad alta velocità e quelle per il trasporto merci pesanti?

Le esigenze ingegneristiche imposte a accessori per binari variano drasticamente a seconda che una ferrovia sia progettata per trasportare passeggeri a 300 chilometri orari o per movimentare migliaia di tonnellate di merci su distanze continentali. Queste due categorie ferroviarie rappresentano gli estremi opposti dello spettro prestazionale, e i componenti che fissano i binari devono essere progettati di conseguenza. Comprendere come accessori per binari variano tra applicazioni ad alta velocità e applicazioni per il trasporto pesante di merci è essenziale per ingegneri, specialisti degli approvvigionamenti e pianificatori infrastrutturali che devono prendere decisioni informate in merito alla progettazione del sistema ferroviario e alla strategia di manutenzione a lungo termine.

Sebbene entrambi i tipi di ferrovia si basino sullo stesso principio fondamentale di fissaggio dei binari alle traverse e di controllo della geometria del binario, le forze specifiche, i profili di vibrazione e i cicli di fatica coinvolti sono completamente diversi. Le ferrovie ad alta velocità privilegiano precisione, isolamento dalle vibrazioni e stabilità geometrica a velocità estreme. Le ferrovie per il trasporto merci pesanti privilegiano la capacità portante, la resistenza alle forze di schiacciamento verticale e la durabilità sotto carichi assiali ripetuti di elevata tonnellata. I accessori per binari sistemi di fissaggio utilizzati in ciascun contesto riflettono queste priorità divergenti nella loro composizione materiale, nel design meccanico e nelle specifiche di installazione. Questo articolo esamina tali differenze in dettaglio, trattando i sistemi di fissaggio, i componenti elastici, la progettazione delle piastre di appoggio e le implicazioni per la manutenzione in entrambi i tipi di ferrovia.

Il contesto ingegneristico fondamentale alla base della scelta dei dispositivi di fissaggio

Come le condizioni operative definiscono i requisiti per i dispositivi di fissaggio

Ogni decisione presa nella selezione accessori per binari inizia con una chiara comprensione dell'ambiente operativo. Le ferrovie ad alta velocità operano tipicamente con carichi assiali più leggeri, spesso nell'ordine di 17 tonnellate per asse, ma generano forze dinamiche intense a causa della velocità. A velocità superiori a 250 chilometri orari, anche minime irregolarità del binario vengono amplificate in eventi vibratori significativi che possono compromettere il comfort dei passeggeri, accelerare l'usura dei componenti e, nei casi estremi, influenzare la stabilità del treno. Il accessori per binari utilizzato in questi ambienti deve pertanto offrire un'eccezionale capacità di smorzamento delle vibrazioni e mantenere con precisione la sovralzata del binario (cant) e la distanza tra le rotaie (gauge) per lunghi intervalli di servizio.

Le ferrovie merci pesanti operano invece in un regime di sollecitazione completamente diverso. I carichi assiali raggiungono comunemente 25–30 tonnellate e, in alcune linee dedicate al trasporto pesante, superano addirittura le 35 tonnellate. Il tonnellaggio cumulato che transita su un singolo tratto di binario nell'arco di un anno può raggiungere centinaia di milioni di tonnellate lordo. In queste condizioni, la preoccupazione principale non è la frequenza delle vibrazioni, bensì il semplice carico meccanico. Accessori per binari deve resistere alla compressione verticale, alle forze di espansione laterale e al progressivo allentamento causato da cicli ripetuti di carico ad alta ampiezza. La tenacità del materiale e la capacità di mantenere la forza di serraggio di ciascun componente del fissaggio diventano i criteri progettuali dominanti.

Il ruolo della geometria della rotaia nella progettazione dei fissaggi

Anche i requisiti di geometria della rotaia differiscono notevolmente tra i due tipi di ferrovia. Le linee ad alta velocità richiedono tolleranze estremamente stringenti per quanto riguarda lo scartamento, l’allineamento e il livellamento trasversale. Anche una deviazione di pochi millimetri può produrre variazioni misurabili nella qualità della corsa e nella dinamica dell’interazione ruota-rotaia a elevate velocità. Ciò significa che accessori per binari per applicazioni ad alta velocità non deve solo fissare saldamente la rotaia, ma deve anche opporsi a qualsiasi tendenza della rotaia a ruotare, spostarsi lateralmente o strisciare longitudinalmente sotto carichi termici e dinamici.

Le ferrovie merci, al contrario, possono tollerare tolleranze geometriche leggermente più ampie senza compromettere la sicurezza, sebbene si trovino ad affrontare una diversa sfida geometrica: la tendenza dei binari fortemente caricati a allargarsi sotto il carico ripetuto degli assi. Le forze laterali generate dai vagoni merci, in particolare nelle curve, sono sensibilmente superiori rispetto a quelle generate dai treni passeggeri. Accessori per binari le applicazioni ferroviarie merci devono quindi garantire un robusto contrasto laterale, spesso mediante piastre di base più larghe, progetti di spalle più resistenti o clip di fissaggio ad alta tensione che resistono all’allargamento della distanza tra i binari nel tempo.

Progettazione delle clip elastiche e variazione della forza di serraggio

Clip a molla nei sistemi di fissaggio per ferrovie ad alta velocità

Una delle differenze più evidenti tra alta velocità e trasporto merci accessori per binari risiede nella progettazione della clip elastica a molla. I sistemi di fissaggio ad alta velocità utilizzano tipicamente clip progettate per erogare una forza di serraggio precisa e moderata, spesso compresa tra 10 e 14 chilonewton per clip. Questa forza di serraggio controllata è intenzionale. Un’eccessiva rigidità in un sistema di binario ad alta velocità trasmetterebbe direttamente l’energia vibratoria nel traversino e nella sottostruttura, aumentando i livelli di rumore e accelerando la fatica del calcestruzzo. La clip elastica in un sistema ad alta velocità accessori per binari funziona come un elemento a molla tarato, assorbendo l’energia dinamica pur mantenendo una posizione costante del binario.

La geometria di queste clip è inoltre più complessa. Molte clip di fissaggio ad alta velocità incorporano una configurazione a doppia spirale o a più anelli che consente alla clip di flettersi entro un intervallo definito di movimento senza superare il proprio limite elastico. Ciò garantisce che la clip mantenga la propria forza di serraggio anche dopo milioni di cicli di carico. accessori per binari utilizzati nei sistemi di fissaggio avanzati di Tipo V e simili, che esemplificano questo approccio, combinando una geometria precisa della molla con acciaio molleggiato di alta qualità per garantire prestazioni costanti durante l’intera vita utile del binario.

Clip ad alte prestazioni per applicazioni ferroviarie merci

Nelle applicazioni ferroviarie merci, il clip elastico deve fornire forze di serraggio sensibilmente superiori per resistere ai maggiori carichi verticali e laterali. I clip nei sistemi ferroviari merci accessori per binari sono spesso progettati per generare un carico di punta compreso tra 15 e 20 chilonewton o superiore, garantendo che il binario non si sollevi né si sposti sotto l’impatto di carichi assiali elevati. Le specifiche di materiale per questi clip richiedono generalmente acciaio molleggiato ad alta resistenza con area della sezione trasversale maggiore, il che incrementa sia la forza di serraggio sia la resistenza a fatica del componente.

Il compromesso nelle applicazioni ferroviarie merci accessori per binari ciò è dovuto al fatto che forze di serraggio più elevate riducono la flessibilità del sistema nell’assorbire le vibrazioni. Questo è generalmente accettabile nei contesti ferroviari merci, poiché i treni coinvolti sono più lenti e le frequenze di vibrazione generate sono inferiori. Ciò comporta tuttavia che altri componenti del sistema, in particolare il supporto elastico per rotaia (rail pad), debbano compensare fornendo un’adeguata resilienza per proteggere il traversino dai danni d’urto. L’interazione tra la rigidità della fascetta di fissaggio (clip) e la resilienza del supporto elastico costituisce un equilibrio progettuale fondamentale in qualsiasi sistema ferroviario merci accessori per binari specificazione.

Specifiche del supporto elastico per rotaia (rail pad) e loro impatto sulle prestazioni del sistema

Requisiti di rigidità del supporto elastico per rotaia (rail pad) nella tratta ad alta velocità

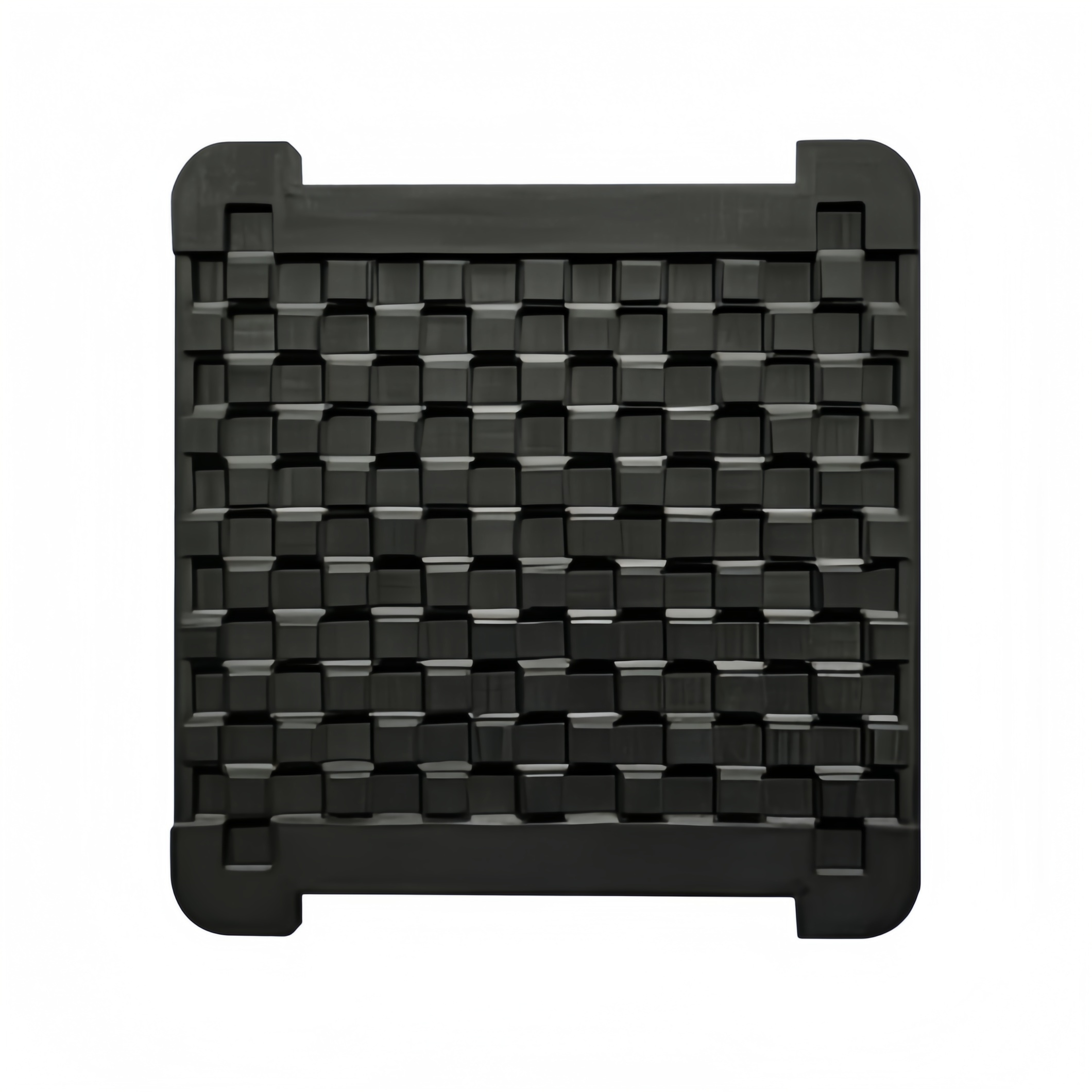

Il supporto elastico per rotaia (rail pad) è posizionato tra la base della rotaia e il traversino o la piastra di appoggio, e le sue caratteristiche di rigidità influenzano profondamente il comportamento dell’intero accessori per binari l'assemblaggio funziona correttamente. Nei tratti ad alta velocità, i supporti per rotaie sono generalmente specificati con valori di rigidezza relativamente bassi o medi, spesso compresi tra 80 e 150 chilonewton per millimetro. Questo supporto più morbido consente alla rotaia di deformarsi leggermente sotto ciascun asse in transito, assorbendo l’energia dinamica e riducendo le forze di picco trasmesse al traversino. Il risultato è una minore rumorosità, una ridotta fatica del calcestruzzo e una qualità di marcia più confortevole per i passeggeri.

La composizione materiale dei supporti nei sistemi ad alta velocità accessori per binari è attentamente controllata. L’etilene-propilene-diene monomero (EPDM) e il poliuretano termoplastico sono scelte comuni, selezionati per la loro capacità di mantenere una rigidezza costante su un ampio intervallo di temperature e di resistere allo scorrimento viscoso (creep) sotto carichi prolungati. Anche lo spessore del supporto rappresenta una variabile progettuale: supporti più spessi offrono generalmente una maggiore resilienza, ma richiedono una coordinazione accurata con la geometria complessiva del sistema di fissaggio per garantire l’inclinazione corretta della rotaia (rail cant) e un corretto aggancio delle mollette.

Requisiti di durata dei supporti nei sistemi di fissaggio per il trasporto ferroviario merci

Merci pesanti accessori per binari impongono requisiti molto più severi sui supporti ferroviari. La combinazione di carichi assiali elevati e tonnellaggio cumulativo elevato significa che i supporti nelle applicazioni per il trasporto merci subiscono una sollecitazione compressiva molto maggiore e un numero totale di cicli di carico superiore durante la loro vita utile. Un supporto che funziona bene sotto il carico di treni passeggeri potrebbe degradarsi rapidamente quando sottoposto alla compressione ad alta ampiezza ripetuta delle operazioni merci. Per questo motivo, i sistemi per il trasporto merci accessori per binari utilizzano tipicamente supporti più rigidi e più resistenti, con maggiore resistenza a compressione e migliore resistenza alla deformazione permanente.

Le guarnizioni più rigide nelle applicazioni ferroviarie merci contribuiscono anche a controllare la deformazione della rotaia sotto carico, un aspetto fondamentale per mantenere la geometria del binario e prevenire sollecitazioni flessionali eccessive nella rotaia stessa. Tuttavia, le guarnizioni più rigide trasmettono una maggiore energia vibratoria alla traversa, motivo per cui le traverse in calcestruzzo o in legno utilizzate sulle linee merci pesanti sono generalmente progettate con massa e robustezza strutturale maggiori rispetto a quelle impiegate nelle applicazioni ad alta velocità. L’intero accessori per binari sistema, dal morsetto alla guarnizione alla traversa, deve essere progettato come un insieme integrato piuttosto che come una semplice raccolta di componenti indipendenti.

Differenze nel design della piastra di base e della spalla

Piastre di base di precisione per fissaggi ferroviari ad alta velocità

La piastra di base in un sistema di fissaggio funge da interfaccia tra la rotaia, i componenti elastici e la traversa. Nelle applicazioni ad alta velocità accessori per binari , le piastre di base sono componenti progettati con precisione e con tolleranze dimensionali rigorose. La geometria della sede della rotaia è profilata con cura per mantenere il corretto inclinamento della rotaia, tipicamente di 1 su 40, garantendo così un contatto ottimale tra ruota e rotaia su tutta la gamma di velocità operative. Qualsiasi deviazione dall’angolo di inclinamento specificato può modificare la geometria della zona di contatto e aumentare i tassi di usura sia della rotaia che della ruota.

Le piastre di base per alte velocità incorporano inoltre spalle dei fermi posizionate con precisione per controllare la posizione laterale del fermo elastico e, di conseguenza, la forza di serraggio applicata alla flangia della rotaia. La geometria delle spalle deve essere uniforme su migliaia di singoli componenti per garantire un comportamento omogeneo del binario lungo l’intera linea. Le tolleranze di fabbricazione per questi componenti sono tipicamente espresse in frazioni di millimetro, a testimonianza delle elevate esigenze di precisione proprie del settore ad alta velocità. accessori per binari applicazioni.

Piastre di base portanti nei sistemi di fissaggio per ferrovie merci

Fretto accessori per binari le piastre di base sono progettate secondo una priorità diversa: distribuire i notevoli carichi verticali provenienti dagli assi pesanti su un'area sufficiente della superficie del traversino, per prevenire schiacciamenti o fessurazioni localizzati. Ciò comporta generalmente l'impiego di piastre di base più larghe e più pesanti, con un'area di appoggio maggiore rispetto a quelle utilizzate nelle linee ad alta velocità. L'aumento dell'area d'appoggio riduce la pressione di contatto sulla superficie del traversino, prolungando la vita utile sia della piastra di base sia del traversino.

Anche la geometria delle spalle nelle piastre di base per il trasporto merci deve resistere alle maggiori forze laterali generate dai vagoni pesanti, in particolare in corrispondenza di curve e deviatoi. Alcuni sistemi accessori per binari utilizzano piastre di base in ghisa grigia o ghisa sferoidale anziché in acciaio stampato, garantendo maggiore rigidità e maggiore resistenza alla deformazione sotto cicli ripetuti di carico elevato. La scelta del materiale e della geometria della piastra di base riflette quindi direttamente l'ambiente operativo e il profilo di carico specifico del corridoio merci in questione.

Cicli di manutenzione e considerazioni sulle prestazioni a lungo termine

Intervalli di ispezione e sostituzione per i fissaggi ferroviari ad alta velocità

Gli operatori ferroviari ad alta velocità implementano tipicamente programmi di manutenzione rigorosi e pianificati per i loro accessori per binari basati sui chilometri di binario percorsi e su rilevamenti geometrici periodici. Poiché le conseguenze di un guasto al fissaggio ad alta velocità sono gravi, gli intervalli di ispezione sono brevi e i criteri di sostituzione sono conservativi. Le molle elastiche vengono controllate regolarmente per fessurazioni da fatica, perdita del carico di testa e corrosione. I supporti per rotaia vengono ispezionati per deformazione permanente (compression set), fessurazioni e contaminazione. Qualsiasi componente che presenti segni di degrado viene sostituito in modo proattivo, anziché reattivo.

I carichi assiali relativamente inferiori sulle linee ad alta velocità significano che i singoli accessori per binari i componenti subiscono una minore sollecitazione meccanica per ogni ciclo di carico, ma l’elevata frequenza dei treni sui corridoi ad alta velocità affollati comporta un rapido accumulo del numero totale di cicli. Una linea ad alta velocità che registra 200 movimenti ferroviari al giorno sottopone ciascun fissaggio a un numero di cicli di carico annui molto maggiore rispetto a una linea merci con 50 movimenti ferroviari pesanti al giorno, anche se la sollecitazione per singolo ciclo è inferiore. Questa fatica determinata dal numero di cicli costituisce un fattore chiave nella definizione degli intervalli di sostituzione per le linee ad alta velocità accessori per binari .

Strategie di durabilità per la manutenzione dei fissaggi ferroviari merci

Merci pesanti accessori per binari la manutenzione è determinata principalmente dalla tonnellata cumulata piuttosto che dalla frequenza dei treni. I team di manutenzione della linea sui corridoi merci monitorano l’accumulo di tonnellata lorda e programmano ispezioni e sostituzioni dei fissaggi di conseguenza. La maggiore sollecitazione per ciclo significa che i componenti raggiungono i propri limiti di fatica con un numero inferiore di cicli, ma la minore frequenza dei treni offre ai team di manutenzione più tempo tra un movimento ferroviario e l’altro per eseguire in sicurezza i lavori in sede.

Una delle sfide di manutenzione più comuni nel trasporto merci accessori per binari è il progressivo allentamento dei componenti di fissaggio causato dalle vibrazioni e dall’energia d’urto generate dai carichi elevati sugli assi. Le clip possono perdere gradualmente il carico di prestringimento, le guarnizioni possono subire una compressione permanente e le spalle degli isolatori possono creparsi o deformarsi. Programmi proattivi di sostituzione, abbinati all’uso di componenti di alta qualità progettati specificamente per servizi pesanti, rappresentano la strategia più efficace per gestire questi meccanismi di degrado e mantenere la geometria del binario entro limiti accettabili.

Domande frequenti

Cosa distingue i dispositivi di fissaggio ferroviari per linee ad alta velocità dai normali fissaggi per binari?

A velocità elevata accessori per binari sono progettati per garantire un controllo preciso della geometria, l'isolamento dalle vibrazioni e prestazioni costanti a velocità estreme. Utilizzano supporti per rotaie più morbidi, forze di serraggio delle clip accuratamente calibrate e piastre di base di precisione per mantenere tolleranze rigorose della sede della rotaia e ridurre al minimo le forze dinamiche a velocità superiori a 250 chilometri orari. I fissaggi standard o per il trasporto merci privilegiano la capacità di carico e la durata rispetto alla gestione delle vibrazioni.

È possibile utilizzare gli stessi accessori per rotaie sia su linee ad alta velocità sia su linee per il trasporto merci?

Nella maggior parte dei casi, no. I requisiti meccanici delle linee ad alta velocità e di quelle per il trasporto merci accessori per binari sono sufficientemente diversi da rendere inadeguato l’uso degli stessi componenti in entrambe le applicazioni: ciò comporterebbe infatti una capacità di carico insufficiente sulle linee merci oppure un’eccessiva rigidità e scadenti prestazioni antivibranti sulle linee ad alta velocità. Ogni applicazione richiede un sistema di fissaggio specificamente progettato e collaudato per le proprie condizioni operative.

In che modo il carico sull’asse influenza la specifica degli accessori per rotaie?

Il carico sull'asse è uno dei principali fattori determinanti della accessori per binari specifica. Carichi assiali più elevati richiedono forze di serraggio maggiori delle fascette, tamponi per rotaia più rigidi e resistenti, piastre di base più larghe con superficie di appoggio maggiore e progettazioni di spalle più robuste per resistere alla dispersione laterale. Con l'aumento del carico sull'asse, ogni componente del sistema di fissaggio deve essere potenziato per sopportare i maggiori sollecitazioni meccaniche e i requisiti di resistenza alla fatica.

Qual è l'importanza della rigidità del tampone per rotaia nella scelta degli accessori per rotaia?

La rigidità del tampone per rotaia determina quanta energia dinamica viene assorbita all'interno dell' accessori per binari insieme rispetto a quella trasmessa al traversino e alla sottostruttura. I tamponi più morbidi assorbono una quantità maggiore di energia, riducendo il rumore e la fatica del traversino, ma possono consentire una maggiore deformazione della rotaia sotto carico. I tamponi più rigidi controllano in modo più efficace tale deformazione, ma trasmettono forze maggiori al traversino. La rigidità ottimale dipende dalla velocità di esercizio, dal carico sull'asse, dal tipo di traversino e dalla filosofia generale di progettazione della linea ferroviaria specifica.
