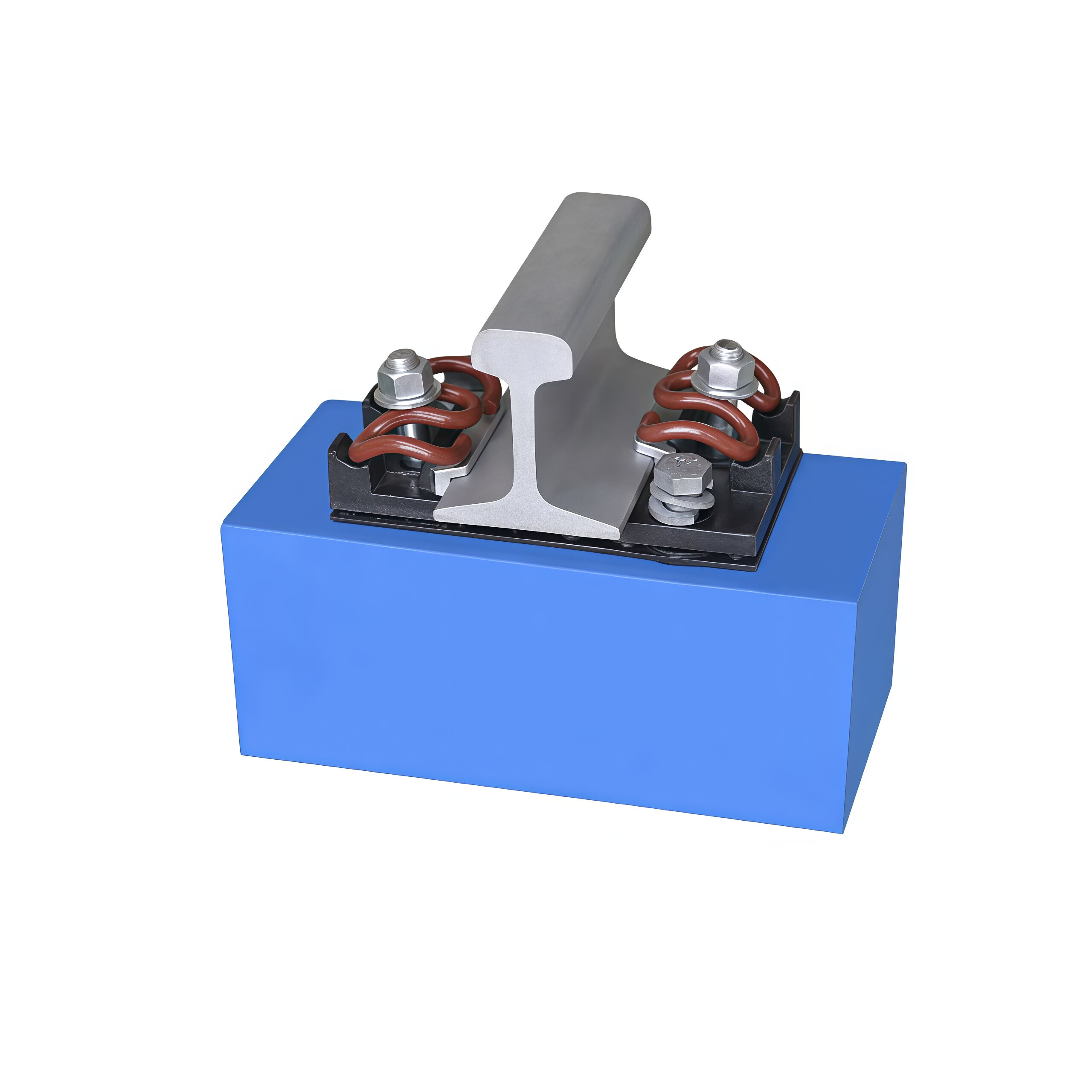

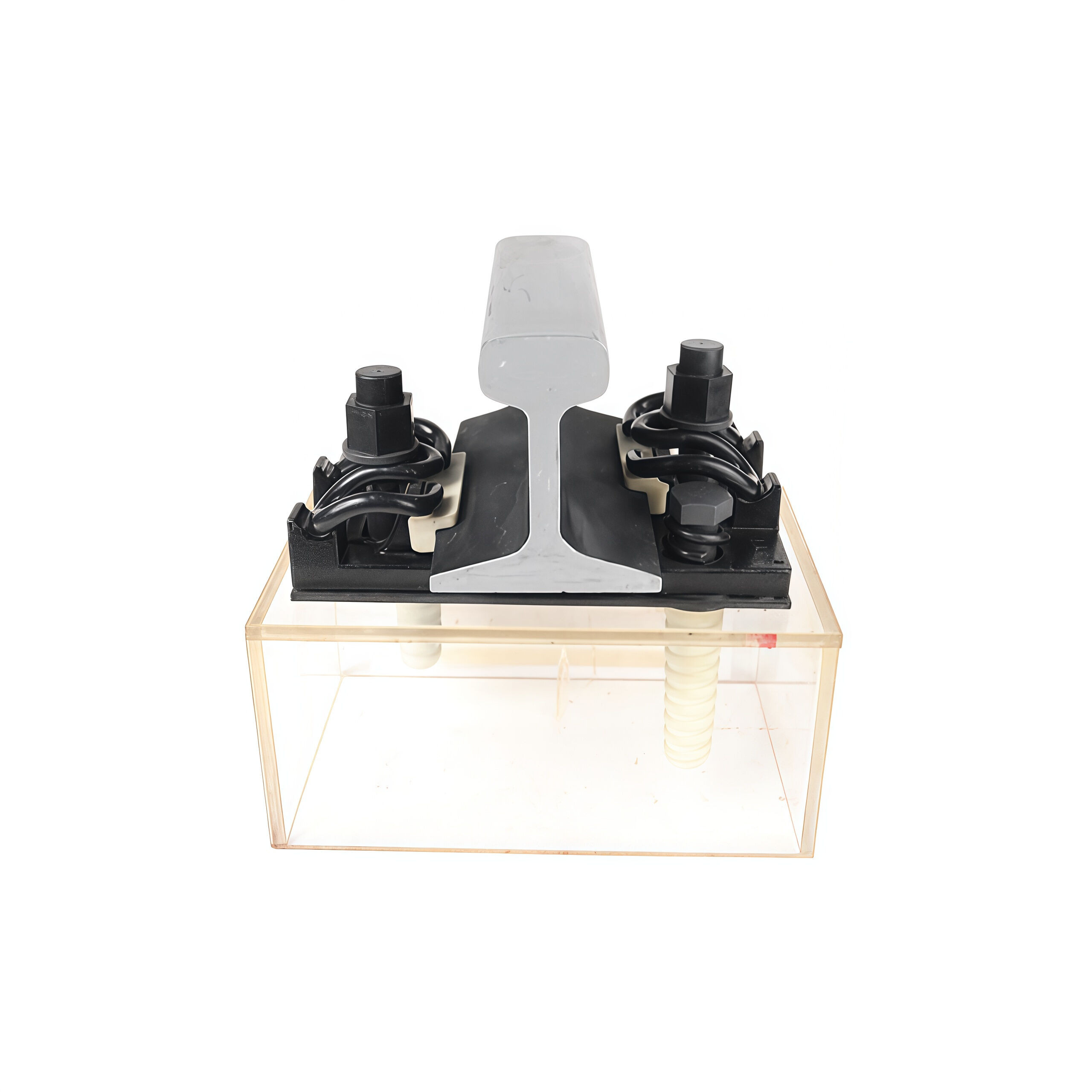

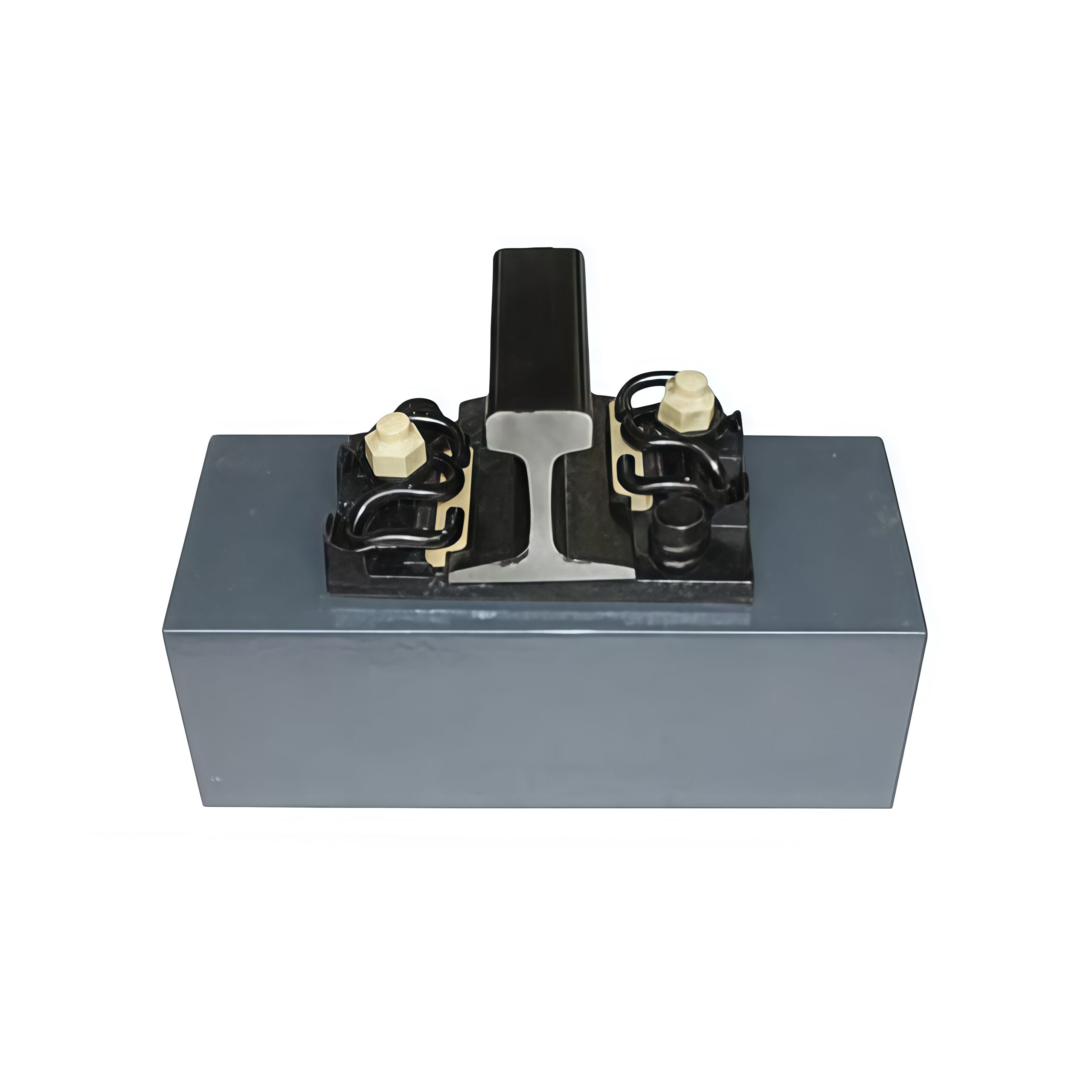

DJK5 tvirtinimo sistema

DJK5 metro bėgių tvirtinimo sistema miesto transportui, įrengta 60Si2Mn nuovargiui atspariais spyruokliniais segtukais ir EPDM smūgiams sugerti skirtais padais, mažas triukšmas, stabilus tampriosios išankstinės apkrovos veikimas.

Veiksmingai sumažina virpėjimų ir triukšmo teršalų kiekį miesto centro metro linijose, sumažina ilgalaikę požeminės linijos priežiūrą.

Įvadas

DJK5 tvirtintuvas yra elastinis susiskaldęs tvirtintuvas, kuris daugiausia susideda iš spiralinės spyglio, plokščio valytuvo, atšvaitojo strypo, gabarito, subrail pagalvės plokštės ir įterptos rankenos, taip pat apima reguliuojamą aukštį pagalvės plokšt

Pagrindinis naudojimas 50 kg/m geležinkelio aikštelėje

Pagrindinės savybės ir našumas

Ši tvirtinimo sistema naudoja elastingą atskirą (skaidytą) konstrukciją ji tinkama 50 kg/m bėgiams naudojamiems įmontuotų plytelių (blokinių plytelių) plokščių kelio konstrukcijose pateikta komponentų sąrašo kiekio nurodymas taikomas vienos trumpos plytelės reikiamam kiekiui.

Ši tvirtinimo sistema užtikrina matavimo prietaiso reguliavimo diapazonas +8 mm / -12 mm , su didžiausias horizontalusis reguliavimas +30 mm.

image_WH_300x300px (12).jpg

image_WH_300x300px (13).jpg image_WH_300x300px (14).jpg

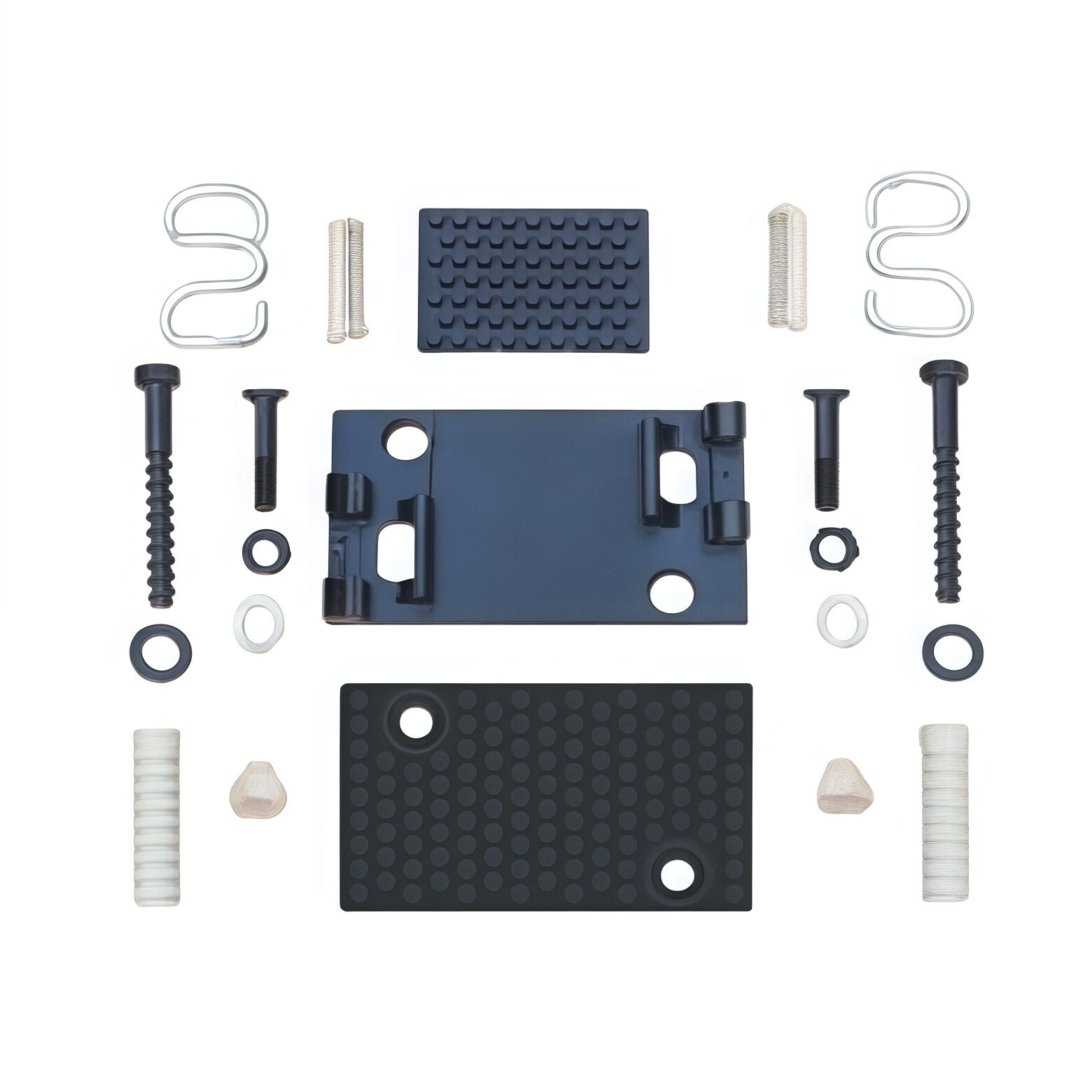

Vardas	Techninės charakteristikos ir modeliai	KT	Medžiaga	Tūris arba masė
T-pjovis	M22*100	2	Q235A	0.294
Rikis	M22	2	Q235A	0.15
Veržlės dangtis	-	2	Nylon 6	4,7 cm³
Plokščias tarpiklis	φ23	2	Q235A	0.073
Bėgių tvirtinimo detalė	Tipas	2	60Si2Mn	0.478
Bėgių tvirtinimo detalė	B Tipo		60Si2Mn	0.445
Plieno pagrindo plokštė	309170180	1	QT450-10	8.34
Suklinės takos dygliukai	24*160	2	Q235A	0.58
Pavasario tarpiklis	24	2	60Si2Mn	0.042
Matavimo blokas	6#、8#、10#、12#	1	Nilonas 66	34,95 cm³
Sujungimo matavimo plokštė	6#、8#、10#、12#	1	Nilonas 66	38,02 cm³
Guminė padėklų plokštė I	18213110	1	Gaminiai	198,42 cm³
Guminė padėklų plokštė II	31019010	1	Gaminiai	301,15 cm³
Plastikiniai inkarai	-	2	Nilonas 66	78,2 cm³
