DT II Vasmaakstelsel

Dit is geskik vir 'n verskeidenheid spoorbaanstelsels, insluitend verskillende soorte slaapstukke en relse, wat aan die behoeftes van spoorwegkonstruksie en -bedryf in verskillende lande en streeke kan voldoen.

Produkbeskrywing:

1. Hierdie vasmaakstelsel het 'n elastiese gesplete ontwerp en is geskik vir 60 kg/m-relse in tonnelafdelings, U-vormige strukture en baanliggame sonder ballas met grondgebaseerde slaapstukke.

2. Die vasmaakkomponente bestaan uit DI-veerklampe (φ18), beskikbaar in tussen- en aansluitingstipes. Spoorwydte-skyfies word ook in tussen- en aansluitingkonfigurasies aangebied, elk met vier groottes: 6, 8, 10 en 12. Groottes 6 en 12 dien as vervangstukke vir spoorwydte-instelling.

3. Tegniese spesifikasies:

(1) Enkelveerklemkrag: 8,25 kN; veerweg: 10,5 mm;

(2) Enkelklampkrag vir aansluitingstipe: 8,5 kN; veerweg: 9,5 mm;

(3) Vertikale statiese styfheid by die vasmaakpunt: 20–40 kN/mm;

(4) Laterale vermoeiingsbelastingweerstand van die vasmaakstelsel: 35 kN, belasting siklusse: 3 × 10⁶;

(5) Anti-kruiweerstand per vashegseenheid: ≥11,5 kN;

(6) Die trekuit-weerstand van die ingebedde nylonmof oorskry 60 kN;

(7) Die weerstandwaarde van al die isolerende komponente in die vashegstelsel oorskry 10⁸ Ω;

(8) Die maatverstellingreeks is +8 mm tot -12 mm; die horisontale verstellingreeks is gewoonlik 20 mm.

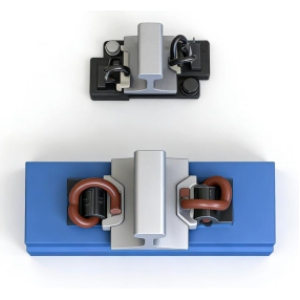

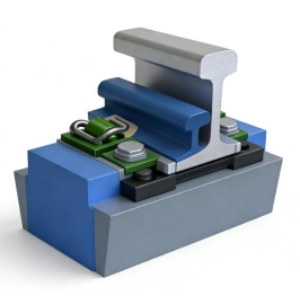

Metro Anti-Vibrasie Vasmaakstelsel

• Die vashegstelsel beskik oor 'n kompakte struktuur en liggewig ontwerp , met lae styfheid en hoë strukturele demping , wat uitstekende vibrasie- en gelaagverminderingprestasie lewer.
• Die stelsel ondersteun fabriekvoorsamestelling , wat help om die werfbelading te verminder en langtermynonderhoudsvereistes te verminder.
